Selezionare Modalità DCC
se si desidera creare e misurare poligoni in modalità DCC e la macchina supporta il movimento DCC.
Selezionare Poligono automatico
nella barra degli strumenti Elemento automatico (Inserisci | Elemento | Automatico | Poligono). Verrà visualizzata la finestra di dialogo Elemento automatico per l'elemento automatico Poligono.

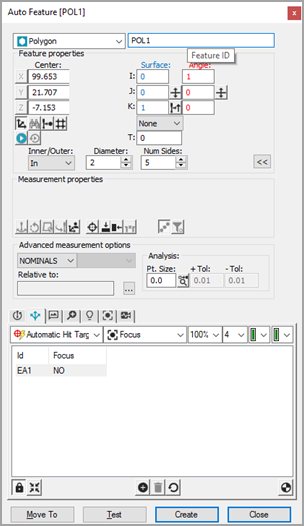

Finestra di dialogo Elemento automatico poligono Vision
Nella finestra di dialogo Elemento automatico, selezionare un poligono procedendo in uno dei due seguenti modi.
Metodo di selezione CAD - Dalla scheda CAD, fare clic una volta accanto al bordo del poligono sulla superficie CAD per determinare la posizione del poligono.
Metodo di selezione del bersaglio - Per usare questo metodo per selezionare un poligono, procedere come segue.
Nel riquadro Proprietà dell'elemento della finestra di dialogo impostare il valore nella casella Numero lati immettendolo o usando le frecce in alto o in basso.
Nella finestra di visualizzazione grafica selezionare la scheda Vision per visualizzare la finestra della vista attiva.
Fare clic su due punti sul primo bordo, poi un clic su ciascuno di tutti gli altri lati per definire l'elemento. Il numero totale di lati deve essere pari al valore impostato in precedenza nella casella Numero lati.
Regolare l'illuminazione e l'ingrandimento come necessario.
Fare clic quanto più vicino possibile all'elemento CAD per assicurarsi che PC-DMIS non scelga un elemento non corretto.
PC-DMIS Vision inserisce automaticamente i dati nominali del poligono nella finestra di dialogo Elemento automatico. Il software visualizza automaticamente i bersagli nel poligono.
Regolare le informazioni nominali nella finestra di dialogo Elemento automatico in modo che corrispondano ai valori teorici del poligono. Modificare anche come necessario i valori della casella degli strumenti del tastatore.
Fare clic su Test verificare della misurazione del poligono.
Fare clic su Crea nella finestra di dialogo Elemento automatico per aggiungere il poligono alla routine di misurazione.
Salvare la routine di misurazione per future esecuzioni. Vedere "Una nota sull'esecuzione di una routine di misurazione Vision".
