Uma especificação de desvio circular controla quanto as seções transversais da superfície do elemento podem se desviar de círculos perfeitos centralizados em algum eixo da referência.
Valor real:
para uma seção transversal, essa é a distância mínima entre dois círculos. Esses círculos são centralizados e orientados perpendicularmente ao eixo da referência. Eles contêm toda a seção transversal entre eles.
Para um elemento completo, esse é o pior valor real de todas as seções transversais.
Com a especificação acima, o valor real de uma das seções transversais se parece com o seguinte:
A superfície real da peça usa a linha sólida, a referência real usa a linha tracejada e a menor zona de tolerância que contém a superfície da seção transversal é mostrada na área sombreada. A zona de tolerância é exatamente coaxial ao eixo de referência real. O valor real de todo o elemento é o pior valor real de todas as seções transversais.
Por fim, o valor medido (com técnica matemática de referência PADRÃO) para uma das seções transversais é semelhante a este:
A zona de tolerância medida é exatamente coaxial ao eixo de referência medido. Nesse caso, os pontos medidos não foram medidos com densidade suficiente e, portanto, o valor medido é menor que o valor real. O valor medido para todo o elemento seria o pior valor medido de todas as seções transversais.
Você pode usar elementos circulares, cilíndricos, cônicos ou planos que possuem dados de superfície. Para obter detalhes sobre círculos, cilindros, cones e planos que possuem dados de superfície, consulte a seção "Tipos de elementos com e sem dados de superfície". Esses elementos devem ser nominalmente concêntricos com o eixo de referência.
Essa tolerância geométrica interpreta elementos circulares como uma única seção transversal.
Valor medido:
esta é a distância entre dois círculos. Os círculos contêm todos os pontos medidos entre eles. Os círculos são centralizados e perpendiculares ao eixo de referência.
Geralmente, os dois círculos são coplanares. Isso significa que a superfície tem ângulo cônico zero. No entanto, a opção "meio ângulo do cone" no comando permite especificar uma superfície cônica. Nesse caso, o PC-DMIS angula os dois círculos para que a zona de tolerância fique perpendicular à superfície nominal. O meio ângulo do cone representa o ângulo da superfície nominal, não a zona de tolerância.
Para círculos externos, ângulos positivos significam o vetor do círculo apontado para o vértice do cone e ângulos negativos significam o vetor do círculo apontado na direção contrária ao vértice do cone.
Para círculos internos, ângulos positivos significam o vetor do círculo apontado na direção contrária ao vértice do cone e ângulos negativos significam o vetor do círculo apontado para o vértice do cone.
Essas convenções internas e externas foram escolhidas para representar padrões típicos. Na maioria das vezes, os vetores do círculo externo apontam para o vértice do cone—o ângulo positivo. Além disso, na maioria das vezes, os vetores do círculo interno apontam na direção contrária ao vértice do cone—o ângulo positivo.

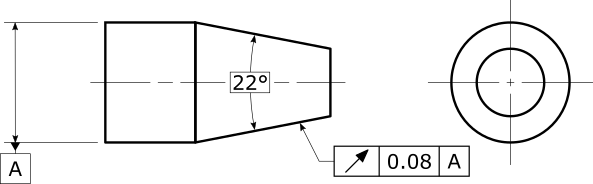

Suponha que você tenha a seguinte especificação e decida medir o cone como uma série de círculos (mesmo que recomendamos o uso de um elemento de cone):
Nesse caso, os círculos são círculos externos, o que significa que se o vetor do círculo apontar para a direita (em direção ao vértice do cone), o meio ângulo do cone deverá ser definido como +11°. Se o vetor do círculo apontar para a esquerda (direção contrária ao vértice do cone), o meio ângulo do cone deve ser definido como -11°.
Essa tolerância geométrica divide os dados de um elemento cilíndrico em várias seções transversais. A tolerância avalia o desvio em cada seção transversal. Para maximizar a probabilidade de você encontrar a pior seção transversal real, recomendamos medir o cilindro com várias seções transversais.
Valor medido:
em todo o elemento, esse é o valor medido da pior seção transversal. Se você não mediu os dados medidos em seções transversais, o PC-DMIS apresentará um erro.
Essa tolerância geométrica divide os dados de um elemento cônico em várias seções transversais. A tolerância avalia o desvio em cada seção transversal. Ele orienta cada zona de tolerância fique perpendicular à superfície nominal. Para maximizar a probabilidade de você encontrar a pior seção transversal real, recomendamos medir o cone com várias seções transversais.
Valor medido:
em todo o elemento, esse é o valor medido da pior seção transversal. Se você não mediu os dados medidos em seções transversais, o PC-DMIS apresentará um erro.
Essa tolerância geométrica divide os dados de um elemento plano em uma ou mais seções circulares ao redor do eixo de referência. A tolerância orienta cada zona de tolerância perpendicular à superfície nominal. Para maximizar a probabilidade de você encontrar a pior seção circular real, recomendamos medir o plano com várias seções circulares.
Valor medido:
em todo o elemento, esse é o valor medido da pior seção circular transversal. Se você não mediu os dados medidos em seções circulares que circundam o eixo de referência, o PC-DMIS gera um erro.
O quadro de referência tem que estabelecer claramente um eixo de referência.
Nenhum. Essa tolerância geométrica não permite o uso de modificadores.
Para elementos circulares, a opção "meio ângulo do cone" permite que o círculo represente uma seção transversal de uma superfície cônica, em vez de uma superfície cilíndrica. Isso ajusta a orientação da zona de tolerância. Os meios ângulos positivos e negativos do cone fazem sentido, o que permite controlar se a direção nominal de abertura do cone é paralela ou antiparalela ao vetor do círculo nominal.
Para círculos internos com meios ângulos positivos do cone, o vetor do círculo aponta de diâmetros menores para diâmetros maiores. Os ângulos negativos do cone negativo são o inverso. Essa convenção foi escolhida porque faz com que ângulos positivos sejam o caso mais comum para a maioria dos usuários.
Para círculos externos com semiângulos positivos do cone, o vetor do círculo aponta de diâmetros maiores para diâmetros menores. Os ângulos negativos do cone negativo são o inverso. Essa convenção foi escolhida porque faz com que ângulos positivos sejam o caso mais comum para a maioria dos usuários.
Quando pelo menos um elemento de referência tem dados de superfície, a técnica matemática de referência controla como calcular as referências medidas a partir dos dados de superfície dos elementos de referência. Para mais informações, consulte "Como o PC-DMIS soluciona e usa referências".
Aqui está um exemplo de relatório para uma tolerância de vazão circular de um cilindro.
