Otomatik Açı Noktası düğmesi
Açı Noktası otomatik seçeneği, ölçülen iki çizginin kesişimi olan bir nokta ölçümünü tanımlamamıza imkan verir. Ölçüm türü, çizgileri ayrı ayrı ölçmeden ve bir kesişim noktası oluşturmadan iki çizginin kesişimini ölçmenizi sağlar. Bir açı noktasını doğru olarak ölçmek için altı vuruş gerekir.
Bir Açı Noktası için Otomatik Özellik iletişim kutusunu açmak için Açı Noktası seçeneğine erişmek için Ekle | Özellik | Otomatik | Nokta | Açı öğesini seçin.

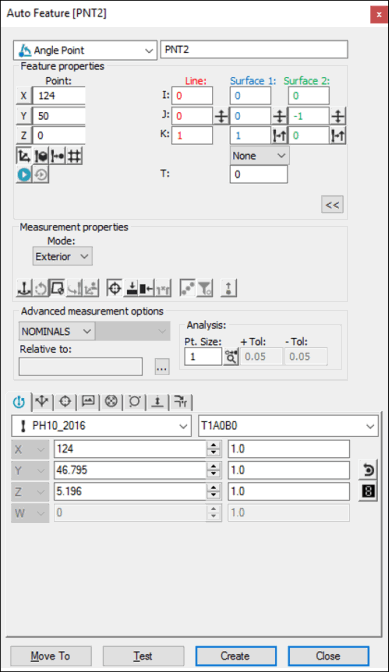

Otomatik Özellik iletişim kutusu - Açı Noktası
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisini kullanarak açı noktası oluşturmak için:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Grafik Görüntüleme penceresinde açılı kenarın yakınını (üzerini değil) birer kez tıklatın. PC-DMIS, seçili yüzeyi vurgular.
Doğru yüzeyin seçildiğini doğrulayın. Nokta belirtildiğinde iletişim kutusunda seçili açı noktasının değeri ve vektör görüntülenir. Yüzey normal vektörünün yönünü proba erişilebilen parçanın kenarı belirler. Bölümün her iki kenara da eşit olarak erişilebiliyorsa CAD verisinden normal kullanılır. İletişim kutusundaki Vektörü Çevir simgesi (
) yaklaşımın yönünü değiştirmenizi sağlar.
Özelliği ölçüm yordamına eklemek için Oluştur'u tıklatın. Oluştur düğmesini tıklatmadan önce ek fare tıklatmaları algılanırsa PC-DMIS yeni verileri önceki bilgilerin üzerine yazar. Ek bir dokunuş gerekiyorsa açılı kenarın zıt yüzeyini tıklatın.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisini kullanarak bir açı noktası oluşturmak için açılı kenarın her bir yanına bir kez dokunun. CAD açı noktası bulunmazsa PC-DMIS en yakın noktayı görüntüler ve ek vuruşlar almanızı ister.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Açı noktası oluşturmak için ayrıca tel iskelet CAD verisi de kullanabilirsiniz.
Noktayı oluşturmak için:
Açılı kenarın yakınına (üzerine değil) bir kez tıklatın. PC-DMIS, seçili yüzeyi vurgular.
Doğru yüzeyin seçildiğini doğrulayın. Nokta belirtildiğinde iletişim kutusunda seçili açı noktasının değeri ve vektör görüntülenir. Yazılım, yüzey normal vektörünün yönünü parçanın probun erişebildiği tarafına göre belirler. Parçanın her iki kenarına da eşit olarak erişilebiliyorsa, yazılım, CAD verisinden normali kullanır. İletişim kutusundaki Vektörü Çevir simgesi () yaklaşımın yönünü değiştirmenizi sağlar.
Özelliği ölçüm yordamına eklemek için Oluştur'u tıklatın. Oluştur düğmesini tıklatmadan önce ek fare tıklatmaları algılanırsa PC-DMIS yeni verileri önceki bilgilerin üzerine yazar. Ek bir dokunuş gerekiyorsa açılı kenarın zıt yüzeyini tıklatın.
Özellik Oluşturmak İçin Tel İskelet Verisini CMM ile kullanma
CMM ile tel iskelet verisini kullanarak bir açı noktası oluşturmak için açılı kenarın her bir yanına bir kez dokunun. CAD açı noktası bulunmazsa PC-DMIS en yakın noktayı görüntüler ve ek vuruşlar almanızı ister.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
CAD Verisi Kullanmadan
Açı noktası CAD verisi kullanılmadan oluşturulacaksa, iki düzlemi bulmak için her yüzeye üçer kez dokunun. Görüntülenen açı noktası ilk vuruş konumundadır.
Veriyi Yazma
Bu yöntem, açı noktası için istenen X, Y, Z, I, J, K değerlerini yazmanızı sağlar.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamına eklemek için Oluştur'u tıklatın.
