Otomatik Koni düğmesi
Koni otomatik seçeneği bir koni ölçümü tanımlamanızı sağlar. Bu ölçüm türü, özellikle kısmi koniler için eşit aralıkta vuruşlar gerektiğinde kullanışlıdır. Otomatik koni ölçmek için gereken minimum vuruş sayısı altıdır.
Koni seçeneğine erişmek için, bir Koninin Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Koni).

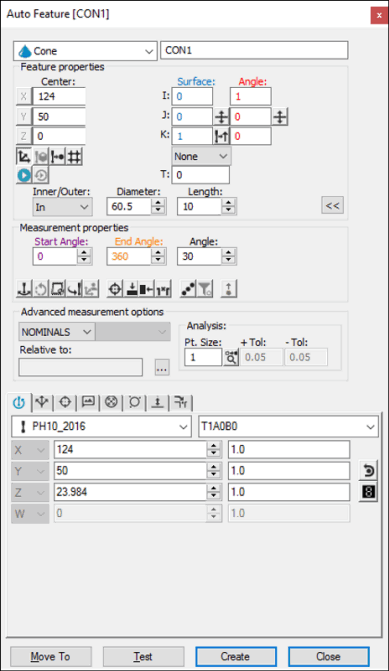

Otomatik Özellik iletişim kutusu - Koni
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Aşağıdaki yöntemlerde, 3.6 ve daha önceki sürümlerdeki harici bir koninin (mil), doğru olarak ölçülebilmesi için vektörlerinin ve uzunluğunun negatif yapılması gerekebilir.
Bir Otomatik Koni için, Özellik özellikleri alanındaki Çap değeri, THEO XYZ konumunu tanımladığınız koninin konumundaki nominal çapı temsil eder.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisi kullanarak bir koni oluşturmak için:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Fare işaretçinizi konumlandırın (istenen koninin dışına veya içine).
Koninin yüzeyini bir kez tıklatın. PC-DMIS, seçili koniyi vurgular. İletişim kutusu, seçili koninin CAD verisinden merkez noktasını, açıyı ve çapı görüntüler.
İletişim kutusunda gereken diğer düzeltmeleri de yapın.
Oluştur'u tıklatın.
CMM ile Yüzey Verisini Kullanma
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
CMM ile yüzey verisi kullanarak bir koni oluşturmak için:
Delikte veya milde üç vuruş alın.
Probu başka bir derinliğe taşıyın.
Üç ek vuruş daha alın. PC-DMIS, probun dokunduğu yere en yakın CAD yüzeyini deler.
Görüntülenen X, Y, Z değerleri gerçek vuruşları değil, en yakın CAD konisini yansıtır. I, J, K yüzey normal vektörünü yansıtır. Bir CAD konisi bulunmazsa PC-DMIS en yakın noktayı görüntüler ve ek vuruş almanızı ister.
Ekranda Tel İskelet Verisi Kullanma
Tel iskelet CAD verileri, koni oluşturmak için de kullanılabilir.
Tel iskelet verisi kullanarak koni oluşturmak için:
Konideki istenen telin yakınını tıklatın. PC-DMIS, seçili tel iskeleti vurgular. Bu koni merkezi, yüzey vektörü ve çapı alır.
Açıyı ölçmek için koninin diğer ucunu temsil eden ikinci teli tıklatın.
Prob yaklaşımı her zaman özelliğe dikey olmalıdır, aynı zamanda geçerli prob orta çizgi vektörüne de dikey olmalıdır. Tel bir kez belirtildiğinde iletişim kutusu seçili koninin merkez noktasını ve çapının değerini gösterir.
Temeldeki CAD öğesi bir koni, daire veya yay değilse özelliği tanımlamak için ek tıklatmalar gerekebilir. PC-DMIS doğru özelliği vurgulamazsa, koninin en az iki ek konumunu tıklatmaya çalışın.
CAD Verisi Kullanmadan
CAD verisi kullanmadan koni oluşturmak için:
Koninin bulunduğu düzlemi bulmak için yüzeyde üç vuruş alın.
Delikte (veya milde) aynı seviyede üç vuruş alın.
İlk üç vuruştan daha düşük veya daha yüksek seviyede en az bir vuruş alın (koninin doğru tanımını almak için en fazla üç vuruş alın).
Veriyi Yazma
Bu yöntem, koni için istenen X, Y, Z, I, J, K değerlerini yazmanızı sağlar.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
