Otomatik Elips düğmesi
Elips otomatik seçeneği bir elips oluşturmanızı sağlar. Elips özelliği türü sac daire özelliğine benzer çalışır. Özellikle, elips çalışma düzlemlerden herhangi birine paralel olmayan belirli bir düzleme yerleştirilmişse kullanışlıdır. Ayrıca, parça elipsler için eşit aralıklı vuruşlar gerektiğinde kullanışlıdır. Elips ölçmek için gereken minimum vuruş sayısı beştir.
Elips seçeneğine erişmek için, bir Elipsin Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Elips).

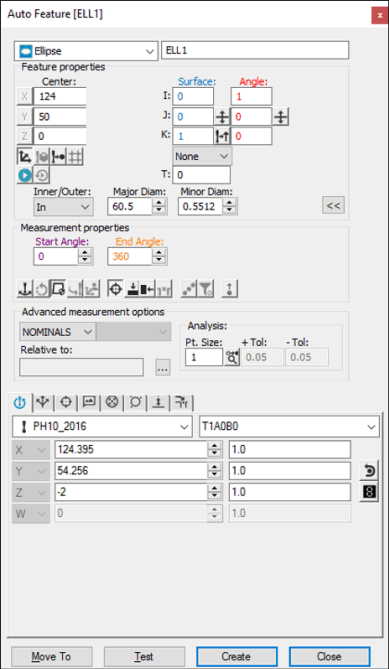

Otomatik Özellik iletişim kutusu - Elips
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Grafik Görüntüleme penceresinde görüntülenen elipsi bir kez tıklatın. PC-DMIS, gereken X, Y, Z ve I, J, K verilerini hesaplar.
İletişim kutusunda gereken diğer düzeltmeleri de yapın.
Oluştur'u tıklatın.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisini kullanarak elips ölçümü oluşturmak için, elipste minimum beş vuruş alın. PC-DMIS, probun dokunduğu yere en yakın CAD yüzeyini deler. Görüntülenen X, Y, Z değerleri gerçek vuruşları değil, en yakın CAD elipsini yansıtır. I, J, K yüzey normal vektörünü yansıtır. CAD elipsi bulunmazsa, PC-DMIS en yakın noktayı görüntüler ve ek noktaların alınmasını ister.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Elipsteki istenen telin yakınını tıklatın. PC-DMIS, seçili tel iskeleti vurgular.
Doğru özelliğin seçildiğini doğrulayın. Prob yaklaşımı her zaman özelliğe dikey olmalıdır, aynı zamanda geçerli prob orta çizgi vektörüne de dikey olmalıdır. Tel bir kez belirtildiğinde iletişim kutusu seçili elipsin merkez noktasını ve çapının değerini gösterir.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Temeldeki CAD öğesi bir elips değilse, özelliği tanımlamak için ek tıklatmalar gerekebilir. PC-DMIS doğru özelliği vurgulamazsa, elipsin en az iki ek konumunu tıklatmaya çalışın.
CAD Verisi Kullanmadan
Elips CAD verisi kullanılmadan oluşturulacaksa:
Elipsin bulunduğu düzlemi bulmak için yüzeyde üç vuruş alın.
Delikte (veya milde) beş ek vuruş alın.
PC-DMIS, veriyi sac elipsi hesaplamak için kullanır. Ek vuruşlar Oluştur düğmesi tıklatılana kadar alınabilir. Görüntülenen X, Y, Z elipsin hesaplanan merkezidir. Ayrıca yön vektörüyle birlikte hesaplanan büyük ve küçük çaplar da gösterilir.
Veriyi Yazma
Bu yöntem, elips için istenen X, Y, Z, I, J, K değerlerini yazmanızı sağlar. Ek olarak, elipsin büyük ve küçük çapları ve ayrıca açı vektörü I2, J2, K2 de girilebilir.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
