Otomatik Düzlem düğmesi
Düzlem otomatik seçeneği bir düzlem ölçümü tanımlamanızı sağlar. Bir düzlemi ölçmek için en az üç vuruş gerekir.
Düzlem seçeneğine erişmek için, bir Düzlemin Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Düzlem).

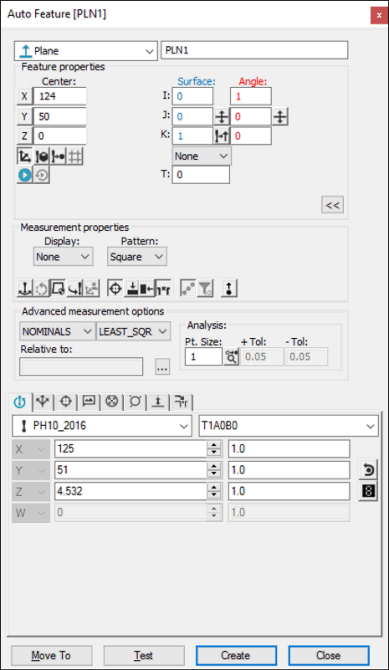

Otomatik Özellik iletişim kutusu - Düzlem
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın. Düzlemi oluşturduğunuzda, PC-DMIS, Grafik Görüntüleme penceresindeki vuruşlardan düzlemin ana hattını gösterir.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisi kullanarak bir kare yuva oluşturmak için:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Düzlemin bulunmasını istediğiniz yüzeyi bir kez tıklatın. PC-DMIS, modelden topladığı bilgileri iletişim kutusuna doldurur.
İletişim kutusunda gereken diğer düzeltmeleri de yapın.
Oluştur'u tıklatın.
Ekranda Tel İskelet Verisi Kullanma
Otomatik bir düzlem oluşturmak için tel iskelet CAD verisini de kullanabilirsiniz.
Düzlemi oluşturmak için:
Düzlem Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Düzlem).
Yüzeyi en az üç kez tıklatın.
Doğru özelliğin seçildiğini doğrulayın. Prob yaklaşımı her zaman özelliğe dikey olmalıdır, aynı zamanda geçerli prob orta çizgi vektörüne de dikey olmalıdır. İletişim kutusu düzlemin merkez noktasını ve vektörü görüntüler.
İletişim kutusunda ve Prob Araç Kutusu'nun Temas Yolu Özellikleri sekmesinde gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Tel İskelet Verisini CMM ile Kullanma
CMM ile tel iskelet verisi kullanarak bir düzlem oluşturmak için:
Düzlem Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Düzlem).
Düzlemi oluşturmak istediğiniz yerdeki yüzde bir vuruş alın. PC-DMIS, probun dokunduğu yere en yakın CAD yüzeyini deler. Görüntülenen X, Y, Z değerleri düzlemin merkez değerini yansıtır. I, J, K yüzey normal vektörünü yansıtır.
İletişim kutusunda ve Prob Araç Kutusu'nun Temas Yolu Özellikleri sekmesinde gereken diğer öğeleri de değiştirin.
İtme kutusundaki Bitti düğmesine basın (veya iletişim kutusunda Oluştur düğmesini tıklatın).
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
CAD Verisi Kullanmadan
CAD verisi kullanmadan düzlem oluşturmak için:
Otomatik özellik Düzlem iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Düzlem).
Bir yüzeyde en az üç vuruş alın.
Gerekirse ek vuruşlar alın. PC-DMIS ölçülen tüm vuruşlardan veriyi kullanır. Görüntülenen X, Y, Z düzlemin hesaplanan merkezidir.
İletişim kutusunda ve Prob Araç Kutusu'nun Temas Yolu Özellikleri sekmesinde gereken diğer düzeltmeleri yapın.
Oluştur düğmesini tıklatın.
Veriyi Yazma
Bu yöntem, düzlem için istenen X, Y, Z, I, J, K merkez değerini yazmanızı sağlar.
Düzlem Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Düzlem).
X, Y, Z, I, J, K değerlerini yazın.
Prob Araç Kutusunun Temas Özellikleri sekmesinde Vuruşlar ve Düzeyler değerlerini yazın.
Otomatik Özellikler iletişim kutusunda ve Prob Araç Kutusu'nda diğer tüm değişiklikleri yapın.
Oluştur'u tıklatın.
PC-DMIS, belirtilen deseni kullanarak uygun vuruş sayısını oluşturur.
