Otomatik Poligon düğmesi
Çokgen otomatik seçeneği ölçüm yordamınıza bir
Çokgen Otomatik özelliği tanımlamanızı ve eklemenizi sağlar. Çokgen, eşit uzunluktaki üç veya daha fazla kenarın birleşiminden oluşan bir özelliktir.
Altıgen ve sekizgen şekillerin ikisi de çokgen özelliklerdir.
Bu Otomatik özellik öncelikle somun ve cıvataları ölçmekte kullanılır.
Bir Çokgen özelliği tanımlamak ve eklemek için, Çokgenin Otomatik Özellik iletişim kutusunu açın (Ekle | Özellik | Otomatik | Çokgen).

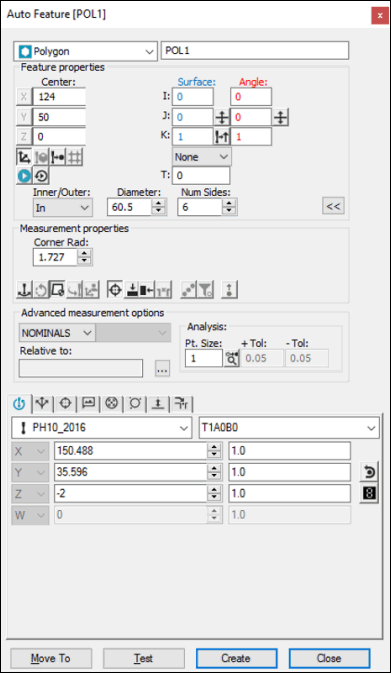

Otomatik Özellik iletişim kutusu - Çokgen
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
CAD Modeli Kullanma
Çokgen Otomatik özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Çokgen).
Kenar Sayısı kutusunda, çokgen özelliğinizin sahip olduğu kenar sayısını tanımlayın.

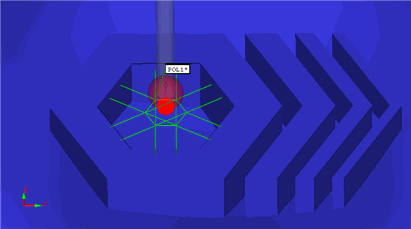

Grafik Görüntüleme penceresinde istenen poligon özelliğini bir kez tıklatın. PC-DMIS, çokgenin merkez nokta bilgilerini doldurur ve bazı temel yol çizgileri. İletişim kutusunda değişiklik yaptıkça, PC-DMIS'in değişiklikleri yansıtmak için dinamik olarak yolları güncellediğine dikkat edin.
CAD toleransları bulunan çokgeni etkileyebilir. Daha fazla bilgi için Çekirdek dokümantasyonundaki "CAD Toleranslarını Değiştirme" konusuna bakın.
Vuruş Sayısı kutusunda, her kenarı ölçerken PC-DMIS'in almasını istediğiniz vuruş sayısını tanımlayın. PC-DMIS, her zaman özelliğin açı vektörünü belirlemek için özelliğin ilk kenarı için en az iki vuruş alır.
Yön alanında, Delik veya Mil'i sırasıyla seçerek, bir iç çokgen mi yoksa bir dış çokgen mi olduğunu belirleyin.
Köşe Yarıçapı kutusunda, bir köşe yarıçapı belirleyin. Bu, PC-DMIS'nin çokgenin kenarında alması gerektiği vuruşların köşelerden ne kadar uzakta olacağını belirler. Bu, vuruşların doğrudan köşeler içinde alınmasını önlemeye yardımcı olur.
Çap kutusunda, çokgen için doğru çapa sahip olduğunuzdan emin olun. Genel olarak, eşit kenarlı çokgenlerde, çap karşılıklı iki kenar arasındaki mesafedir. Eşkenar bir üçgen gibi diğer çokgenler için bu değer, çokgen içine çizebileceğiniz en büyük dairenin yarıçapının iki katıdır. PC-DMIS, çokgeni tıklattığınızda otomatik olarak bu değeri doldurur.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın. PC-DMIS, ölçüm yordamınıza Çokgen Otomatik özelliğini ekler.
CMM Kullanma
Makinenizin probu ile parçada vuruşlar alarak bir Otomatik Çokgenin konumunu CAD verisi kullanmadan "öğrenebilirsiniz".
İletişim kutusunu gerekli bilgilerle doldurun.
Çokgen Otomatik Özelliği iletişim kutusu açık halde, çokgenin kenarlarından birinde vuruş alın.
İlk vuruştan sonra, ekranınızın en altındaki Durum Çubuğu size ek bilgiler sunar.
Çokgeni oluşturmayı tamamlamak için Durum Çubuğunda verilen istemleri izleyin.
Bittiğinde Oluştur'u tıklatın.
Veriyi Yazma
Çokgenin kuramsal verilerini biliyorsanız, uygun alanlara kuramsal verileri girerek de bir çokgen Otomatik özelliği oluşturabilirsiniz. XYZ merkez ve IJK vektör bilgilerini belirtmek için Çokgen Otomatik özelliği iletişim kutusunu kullanın. Kenar sayısını, her kenar için vuruş sayısını, çapı ve köşe yarıçapını tanımlayın. Bittiğinde Oluştur'u tıklatın.
