Otomatik Yuvarlak Yuva düğmesi
Yuvarlak Yuva seçeneği bir yuvarlak yuva ölçümü tanımlamanızı sağlar. Bu ölçüm türü, özellikle bir dizi çizgi ve daire ölçmek ve bunlardan kesişimler ve orta noktalar oluşturmak istemediğinizde kullanışlıdır. Yuvarlak bir yuva ölçmek için gereken minimum vuruş sayısı altıdır.
Minimum altı vuruşla Yuvarlak Yuva Otomatik özelliği
Yuvarlak Yuva seçeneğine erişmek için, bir Yuvarlak Yuvanın Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Yuvarlak Yuva).

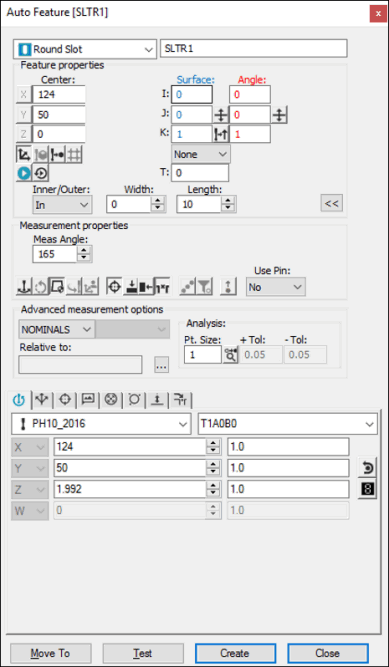

Otomatik Özellik iletişim kutusu - Yuvarlak Yuva
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisi kullanarak bir yuvarlak yuva ölçümü oluşturmak için şu adımları izleyin:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Grafik Görüntüleme penceresinde görüntülenen yuvanın herhangi bir bölümünü bir kez tıklatın.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisi kullanarak yuvarlak yuva ölçümü oluşturmak için, her yaya üçer kez dokunun.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Tel iskelet CAD verileri, yuvarlak yuva oluşturmak için de kullanılabilir. Canlandırmalı probu kullanarak, Grafik Görüntüleme penceresinde görüntülenen yuvanın herhangi bir telinin yakınını bir kez tıklatın.
Tel İskelet Verisini CMM ile Kullanma
CMM ile tel iskelet verisi kullanarak yuvarlak yuva ölçümü oluşturmak için, her yaya bir veya üç defada dokunun.
Yuvanın uçlarını tanımlayan CAD verileri özel olarak bir DAİRE veya YAY türü ise (örn., bir IGES öğesi 100), PC-DMIS yay üzerinde otomatik olarak iki ek vuruş alır. İki uç da bu türdense, her yayda bir dokunuş özellik türünü ölçmek için yeterlidir.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
CAD Verisi Kullanmadan
Yuvarlak yuva CAD verisi kullanmadan oluşturulacaksa, her yaya üçer kez dokunun (toplam altı vuruş).
Veriyi Yazma
Bu yöntem, yuvarlak yuva için istenen X, Y, Z, I, J, K değerlerini yazmanızı sağlar.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
