Otomatik Küre düğmesi
Küre sac seçeneği bir küre ölçümü tanımlamanızı sağlar. Bu ölçüm özellikle, küre çalışma düzlemlerden herhangi birine paralel olmayan belirli bir düzlemdeyse kullanışlıdır. Otomatik küre ölçmek için gereken minimum vuruş sayısı dörttür.
Küre seçeneğine erişmek için, bir Kürenin Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Küre).

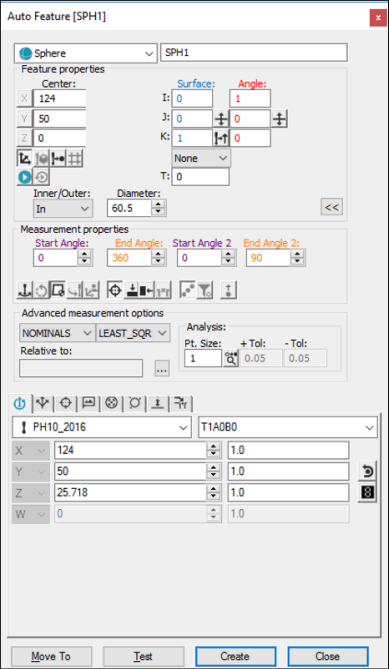

Otomatik Özellik iletişim kutusu - Küre
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisi kullanarak bir küre oluşturmak için:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Grafik Görüntüleme penceresinde bir küreye tıklatın.
Noktalar belirtildiğinde iletişim kutusunda seçili küre değeri ve vektör görüntülenir.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisi kullanarak bir küre oluşturmak için, probu kullanarak küreye dört konumdan dokunun. Oluştur düğmesini seçmeden önce ek fare tıklatmaları algılanırsa, PC-DMIS ölçülen noktaların yakınındaki en iyi küreyi bulur.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Tel iskelet CAD verisi kullanarak bir küre oluşturmak için:
Ölçülecek küreyi seçin. PC-DMIS, kullanılabiliyorsa seçili küreyi vurgular. (Başka bir özellik seçiliyse, ek iki vuruş almaya çalışın.)
Doğru özelliğin seçildiğini doğrulayın.
Küre belirtildiğinde iletişim kutusunda seçili DCC küresinin değeri ve vektör görüntülenir.
Küre için istenen X, Y, Z, I, J ve K değerlerini yazmak için bu yöntemi kullanın.
Özellik için istediğiniz X, Y, Z, I, J ve K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
