Otomatik Kare Yuva düğmesi
Kare Yuva otomatik seçeneği bir kare yuva ölçümü tanımlamanızı sağlar. Bu ölçüm türü, özellikle bir dizi çizgi ölçmek ve bunlardan kesişim ve orta nokta oluşturmak istemediğinizde kullanışlıdır. Kare yuvalar beş vuruşla ölçülmelidir (veya Genişlik Ölçümü listesinde Evet'i seçerseniz altı).
Eğer 0,0,1 değerli bir yüzey vektörünüz ve 1,0,0 değerli bir açı vektörünüz vardıysa, PC-DMIS vuruşları altta gösterildiği gibi alır:
Beş vuruşla ölçülen Kare Yuva Otomatik özelliği
Altı vuruşla ölçülen Kare Yuva Otomatik özelliği
Kare Yuva seçeneğine erişmek için, bir Kare Yuvanın Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Kare Yuva).

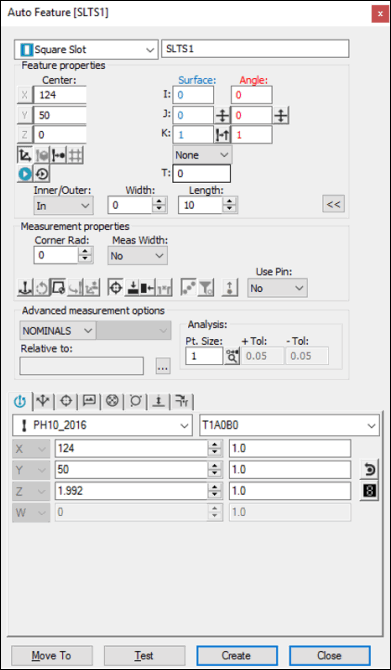

Otomatik Özellik iletişim kutusu - Kare Yuva
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Yüzey verisi kullanarak bir kare yuva oluşturmak için şu adımları izleyin:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
Kare yuvanın yakınındaki bir yüzeyi bir kez tıklatın. PC-DMIS, modelden topladığı bilgileri iletişim kutusuna doldurur.
İletişim kutusunda gereken diğer düzeltmeleri de yapın.
Oluştur'u tıklatın.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisi kullanarak bir kare yuva ölçümü oluşturmak için şu adımları izleyin:
Probu kullanarak yuvanın uzun kenarına iki kez dokunun.
Yuvanın kısa kenarındaki bölüme dokunun.
Yuvanın çevresinde devam edin ve sonraki uzun kenara dokunun.
En son kısa kenara dokunun.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Dokunuş sırası dairesel bir desende olmalıdır (saat yönünde veya saat yönünün tersine).
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Tel iskelet CAD verisi kullanarak bir kare yuva oluşturmak için şu adımları izleyin:
Kare yuvanın yakınına bir kez tıklatın. PC-DMIS, modelden topladığı bilgileri iletişim kutusuna doldurur.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Tel İskelet Verisini CMM ile Kullanma
CMM ile tel iskelet verisi kullanarak bir kare yuva ölçümü oluşturmak için şu adımları izleyin:
Probu kullanarak yuvanın uzun kenarına iki kez dokunun.
Yuvanın kısa kenarındaki bölüme dokunun.
Yuvanın çevresinde devam edin ve sonraki uzun kenara dokunun.
En son kısa kenara dokunun.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Dokunuş sırası dairesel bir desende olmalıdır (saat yönünde veya saat yönünün tersine).
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
CAD Verisi Kullanmadan
CAD verisi kullanmadan kare yuva oluşturmak için şu adımları izleyin:
Üç vuruş kullanarak en üst yüzeyi bulun.
Yuvanın uzun kenarlarından birinde iki vuruş alın.
Yuvanın kalan üç kenarında saat yönünde bir vuruş alın. (Toplam sekiz vuruş olmalıdır.)
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Vuruş sırası dairesel bir desende olmalıdır (saat yönünde veya saat yönünün tersine).
Veriyi Yazma
Bu yöntem, kare yuva için istenen X, Y, Z, I, J, K değerlerini yazmanızı sağlar.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
