Otomatik özellik tarama stratejileri ve eski taramalar 4 eksenli tarama adı verilen ek bir onay kutusuna sahiptir.

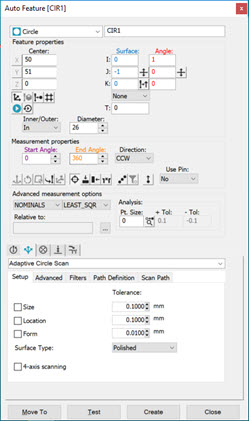

Daire Otomatik özelliği iletişim kutusunda Uyarlamalı Daire Tarama için 4 eksenli tarama seçeneği

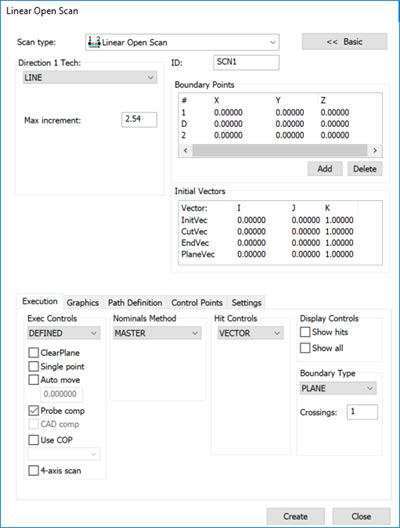

Doğrusal Açık Tarama iletişim kutusunda 4 eksenli tarama seçeneği
Bu işlev PC-DMIS Çevrimdışı modunda kullanılabilir. Çevrimiçi iseniz, bu işlevi kullanmak için şu koşulları sağlamanız gerekir:
Bir analog prob veya HP-O lazer prob kullanmanız gerekir.
Technology Server sürüm 1.5'e bağlı bir I++ istemci makinesi arayüzü ve Leitz B5 denetleyicisi içeren bir CMM kullanmanız gerekir.
Bir döner tablayı etkinleştirmiş olmanız gerekir.
Bu özelliğin temel amacı tanımlanmış taramalardır. Otomatik özellik Daire için 4 eksenli tarama özelliğini tarama ölçüm stratejisi tanımsız modda olarak (CIR) kullanabilirsiniz.
Bu seçeneği kullanmak için, parçanızı veya özelliğinizi normal taramalarda olduğu gibi olağan şekilde tarayın. Bittiğinde 4 eksenli tarama onay kutusunu seçin. PC-DMIS gereken tüm hesaplamaları ve hareketleri gerçekleştirir.
Denetleyicinizin tarama görüngesinin eğriliğindeki değişmelere tepki verebilecek zamanı olması için yoğunluk noktaları ayarını yüksek ayarlamanız gerektiğine dikkat edin. PC-DMIS'in tarama süreci boyunca parçayla temas halinde kalması için tarama hızını da düşürebilirsiniz. Tarama yörüngesinin yüksek miktarda eğrilikler içerdiği bükülmüş yüzeyler ve ayrıca pürüzlü yüzeyler için bu gereklidir.
4 eksenli tarama stratejisi döner tablanın dönüşünü hesaplamak için tarama noktası vektörleri kullanır. Böylece, yazılım tarama yörüngesini oluşturduktan sonra, CAD görünümünde vektörleri görsel olarak kontrol etmelisiniz. Tarama vektörlerinin doğru yönlendirildiğini ve yönlendirmedeki değişikliklerin yumuşak olduğunu doğrulayın. Keskin değişmeler denetleyicide kararsızlığa neden olabilir.
Tüm özellik vektörleri hemen hemen dik olduğunda (vektörler döner tablanın düzleminde hesaplanır), yazılım tarama yörüngesinin bu düzlemin içine izdüşümünü alır. Yazılım tarama sırasında döner tabla açıları için bu yeni vektörleri kullanır.
Bu özel durumun amacı, örneğin dikey duran silindirik bir parçanın en üstünde bulunan bir daireyi taramaktır. Bu durumda, parça döner tabla üzerinde döner ve tarama gerçekleştirilirken prob bir konumda durur.
