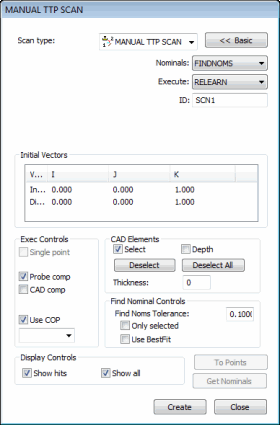

Manuel TTP Taraması iletişim kutusu
Manule tarama yöntemi, parça yüzeyini manuel tarayarak nokta ölçümünü tanımlamanıza izin verir. Bu özellikle kullanıcı denetimli CMM ölçüm vuruşları istendiğinde kullanışlıdır.
İki adet manuel tarama türü vardır.
Dokunmatik Tetikli Prob (TTP) kullanan manuel taramalar
Sabit prob kullanan manuel taramalar
Manüel taramaları oluşturmaya başlamak için Prob Modları araç çubuğundan, PC-DMIS'yi Manuel Mod'a (
) geçirin ve sonra Tara alt menüsünden kullanılabilir manuel tarama türlerinden birini seçin. Şunları içerir:
Manuel TTP (yalnızca TTP kullanıyorsanız kullanılabilir)
Sabit Mesafe
Sabit Süre
Sabit Süre/Mesafe
Gövde Ekseni
ÇokluBölüm
Manuel Serbest Biçim
Uygun manuel tarama iletişim kutusu açılır. Bu iletişim kutularındaki seçenekler hakkında genel bilgi için, PC-DMIS Çekirdek dokümantasyonunun "Parçanızı Tarama" bölümündeki "Tarama İletişim Kutusunun Ortak İşlevleri" konusuna bakın.
Daha fazla bilgi için:
