Bir özellik oluşturduğunuzda, raporunuz için boyutları hesaplayabilirsiniz. Bir ölçüm yordamını öğrenirken istediğiniz zaman boyut oluşturabilirsiniz ve bunları özel spesifikasyonlara uyacak şekilde uyarlayabilirsiniz. PC-DMIS, Düzen penceresinde her bir boyut işleminin sonuçlarını görüntüler.
Bu adım dört farklı boyut oluşturur:
2 - 9 arası dairelerin daireselliği
Çizgi 2 ile silindir 4'ün birbirine dikliği
Silindir 1 ile silindir 2'nin eş merkezliliği
Silindir 3 ile silindir 2'nin birbirine dikliği
Bu öğretici boyutları hesaplamak için geometrik toleransları kullanır. Ekle | Boyut öğesini seçin ve Eski Boyutları Kullan menü öğesinin seçili olmadığından emin olun. Geometrik toleranslarla boyutlar oluşturma hakkında bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Geometrik Toleransları Kullanma" bölümüne bakın.
Başlangıç Noktalarını Tanımlama
Boyutları tanımlayabilmeniz için önce başlangıç noktalarını tanımlamanız gerekir:
İlk olarak Düzen penceresinin en sonunu tıklatın.
Ekle | Boyut | Başlangıç Noktası Tanımı öğesini seçerek Başlangıç Noktası Tanımı iletişim kutusunu açın.
Başlangıç Noktası Tanımı iletişim kutusundan, bu başlangıç noktalarını oluşturun:
Başlangıç Noktası A - CYL4
Başlangıç Noktası B - CYL2
Birinci Boyut
Ardından ilk boyutu, 2 - 9 arası dairelerin daireselliğini oluşturun:
Ekle | Boyut | Dairesellik öğesini seçerek Geometrik Tolerans iletişim kutusunu açın.
Kimliği FCFCIRTY1 olarak ayarlayın.
Özellikler listesinde CIR2 öğesini seçin, ÜstKarakter tuşuna basın ve CIR9 öğesini seçin.
İletişim kutusundaki Özellik Denetim Çerçevesi (FCF) düzenleyicinde Özellik Toleransı bölümünü tıklatın ve 0,25'lik bir tolerans tanımlayın.
Oluştur'u tıklayın ve daha sonra İptak'i tıklayın.
İkinci Boyut
Ardından ikinci boyutu, çizgi 2 ile CYL4'ün (başlangıç noktası A) dikliğini oluşturun:
Ekle | Boyut | Diklik öğesini seçerek Geometrik Tolerans iletişim kutusunu açın.
Kimliği FCFPERP1 olarak ayarlayın.
Özellikler listesinde LIN2 öğesini seçin.
Özellik Denetim Çerçevesi düzenleyicisinde, FCF alanında, Özellik Toleransı kısmını tıklatın ve tolerans olarak 0.25 tanımlayın.

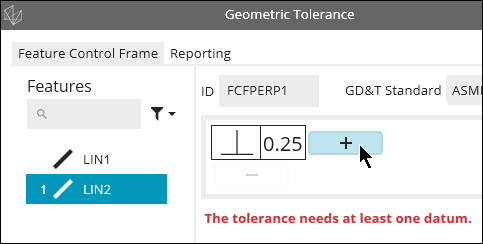

Başlangıç noktasını eklemek için onun yanındaki + işaretini tıklatın. Onu A olarak ayarlayın.
Oluştur'u tıklayın ve daha sonra İptak'i tıklayın.
Üçüncü Boyut
Ardından üçüncü boyutu, silindir 1 ile silindir 2'nin (başlangıç noktası B) eş merkezliliği oluşturun:
Ekle | Boyut | Eş Merkezlilik öğesini seçerek Geometrik Tolerans iletişim kutusunu açın.
Kimliği FCFCONCEN1 olarak ayarlayın.
Özellikler listesinde CYL1 öğesini seçin.
Özellik Denetim Çerçevesi düzenleyicisinde, FCF alanında, Özellik Toleransı kısmını tıklatın ve tolerans olarak 0.25 tanımlayın.
Başlangıç noktasını eklemek için onun yanındaki + işaretini tıklatın. Onu B olarak ayarlayın.
Oluştur'u tıklayın ve daha sonra İptak'i tıklayın.
Dördüncü Boyut
Son olarak dördüncü boyutu, silindir 3 ile silindir 2'nin (başlangıç noktası B) dikliğini oluşturun:
Ekle | Boyut | Diklik öğesini seçerek Geometrik Tolerans iletişim kutusunu açın.
Kimliği FCFPERP2 olarak ayarlayın.
Özellikler listesinde CYL3 öğesini seçin.
Özellik Denetim Çerçevesi düzenleyicisinde, FCF alanında, Özellik Toleransı kısmını tıklatın ve tolerans olarak 0.25 tanımlayın.
Başlangıç noktasını eklemek için onun yanındaki + işaretini tıklatın. Onu B olarak ayarlayın.
Oluştur'u tıklayın ve daha sonra İptak'i tıklayın.

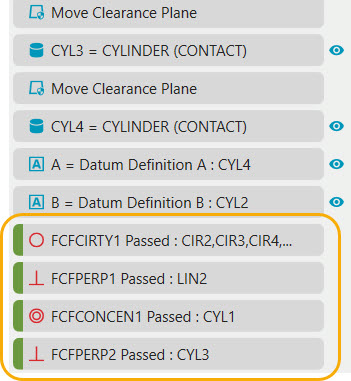

Özet modunu gösterin. Ölçüm yordamınızda şu başlangıç noktası tanımı ve boyut komutları yer almalıdır:
Bir sonraki adıma gidin: "Yürütülecek Öğeleri İşaretleme"
