CAD modeli bu PC-DMIS sürümüyle birlikte gelir. Ayrıca öğreticide aşağıdakilere sahip olduğunuz varsayılmıştır:

• Bir taban plakası fikstürü

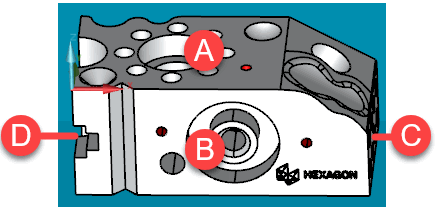

• Hexagon test bloğuna bağlanabilen direk gibi silindir şekilli bir fikstür

İsterseniz parçayı doğrudan tabla üzerine yerleştirebilir ve fikstürü göz ardı edebilirsiniz. Ancak, probunuzun yan yüzlerdeki özellikleri ölçmesi için yeterli açıklık olmayabilir.

Fikstürü ve Parçayı Bağlayın

Tam olarak bu parçaya sahip değilseniz, ölçebileceğiniz birkaç daire ve bir koni içeren benzer bir parça kullanabilirsiniz.

1. Bir silindir fikstürü diş açılmış bir taban plakası fikstürüne veya CMM tablasının kendisine bağlayın.

2. Hexagon test bloğunu dişli silindir fikstürün en üstüne takın.

3. CMM tablanız üzerindeki test bloğunu prob bunun üst ve ön yüzlerine kolayca erişebilecek şekilde yönlendirin.

Çevrimdışı Kullanıcılar İçin

1. Bir silindir fikstürü diş açılmış bir taban plakası fikstürüne veya CMM tablasının kendisine bağlayın.

2. Hexagon test bloğunu dişli silindir fikstürün en üstüne takın.

3. CMM tablanız üzerindeki test bloğunu prob bunun üst ve ön yüzlerine kolayca erişebilecek şekilde yönlendirin.

Probu Bağlayın

CMM'nin dikey dalına bir temas probunun varsa uzantılarıyla birlikte bir prob gövdesini ve bir yakut uç takın. Daha sonra PC-DMIS'de probu tanımlayabilmek için kullandığınız donanım bileşenlerini not edin.

• CMM'niz açık DEĞİLSE, "CMM'yi Başlatma ve Başlangıç Konumuna Alma" konusuyla devam edin.

• CMM'niz zaten açık ve başlangıç konumundaysa ve PC-DMIS'i başlattıysanız, "Yeni Ölçüm Yordamı Oluşturma" ile devam edin.
