Bu prosedür koordinat sisteminin orijinini ayarlar ve X, Y ve Z eksenlerini tanımlar. Hizalamayla ilgili bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Hizalamaları Oluşturma ve Kullanma" bölümüne bakın.
Bu işlem boyunca Grafik Görüntüleme penceresindeki üçyüzlü sembolüne dikkat edin. Hizalama Yardımcı Programları iletişim kutusunu ilk açtığınızda yavaş bir şekilde hareket etmeye başlar.
Bu, hizalamayı tamamlamadığınızı ve hala çözülmesi gereken bazı serbestlik dereceleri olduğunu gösterir.
Hizalama Yardımcı Programları iletişim kutusunu açmak için Ekle | Hizalama | Yeni'yi seçin.
Bu işlem boyunca Otomatik onay kutusunun işaretli durumda kaldığından emin olun. Bu, özellik türüne ve söz konusu özelliğin yönüne göre eksenleri taşır.
İletişim kutusundaki özellik listesinde düzlem özelliği kimliğini (PLN1) seçin.
Geçerli çalışma düzleminin normal ekseninin yönünü oluşturmak için Düzey düğmesini tıklatın.
Düzlem özelliği Kimliğini (PLN1) ikinci defa seçin.
Orijin düğmesini tıklatın. Bu eylem parça orijinini belirli bir konuma (bu durumda, düzlemde) çevirir (veya taşır).
Çizgi özelliği kimliğini (LIN1) seçin.
Döndür ayarının ARTI_X olduğundan emin olun.
Etrafında ayarının ARTI_Z olduğundan emin olun.
Döndür düğmesini tıklayın. Bu eylem çalışma düzleminin tanımlı eksenini özelliğe döndürür. PC-DMIS tanımlı ekseni orijin olarak kullanılan kitle merkezi etrafında döndürür.
Daire özelliği kimliğini (CIR1) seçin.
Orijin düğmesini tıklatın. Bu eylem orijini daire merkezine taşır ve düzlem seviyesinde tutar. Üçyüzlünün hem Z+ hem de Y- görünümlerde hareket ettiğini ve yerinde sabitlendiğini görebilirsiniz. Bu, yeni hizalamanın konumunu gösterir.

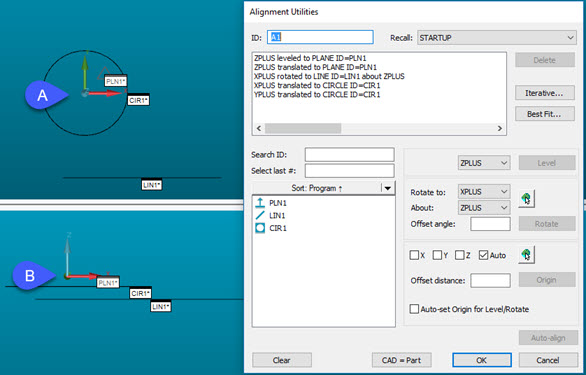

Bu noktada Hizalama Yardımcı Programları iletişim kutusu ve Grafik Görüntüleme penceresi burada gösterildiği gibidir:
Solda - A) Z+ görünümünde ve B) Y- görünümünde üçyüzlü bulunan Grafik Görüntüleme penceresi
Sağda - Geçerli hizalamayı gösteren Hizalama Yardımcı Programları iletişim kutusu

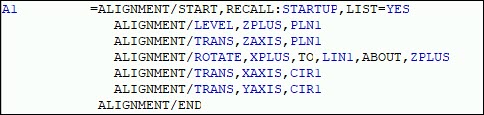

Yukarıdaki adımları tamamladığınızda hizalama Düzen penceresine eklemek için Tamam'ı tıklatın:
Pencereyi yeni hizalamayla düzenleyin
Hizalama komutu Düzen penceresinde kendisinin altında bulunan özellik komutlarının hizalamasını tanımlar.
İmleciniz A1 hizalamasında veya bundan önceyse, Ayarlar araç çubuğundaki Hizalamalar listesi yeni hizalamanın adı olan A1 değerini gösterir.
PC-DMIS 3-2-1 Hizalama Sihirbazı'na erişmek için Sihirbazlar araç çubuğundaki 321Hizalama (
) düğmesini de kullanabilirsiniz.
Sonraki adıma gidin: "Tercihleri Ayarlama"
