Adım 12: Ek Özellikleri Seçin

Özellikleri ölçmek için probunuzla vuruş almaya ek olarak, QuickFeatures işlevini kullanarak ölçüm yordamınıza özellik ekleyebilirsiniz. QuickFeatures, parçanın bir CAD modeline sahip olduğunuzda özellik eklemenin kolay bir yolunu sağlar.

Üst Yüz - Sekiz Daireden Oluşan Cıvata Deliği Deseni Ekleme (CIR2 - CIR9)

Bu işlem bir cıvata deliği deseninden ölçüm yordamına sekiz daire özelliği daha ekler.

  1. Grafik Modları araç çubuğundan Çeviri modunu () seçin.

  2. Grafik modelinizde üst yüzü seçmek üzere bunu tıklatın (1). Vurgulanmış açık mavi bir renge döner.

  3. ÜstKarakter tuşunu basılı tutun ve imleci küçük bir dairesel özelliğin üzerine getirin. Bu öğreticide üst yüzün alt kenarına en yakın daire kullanılmıştır. Bu işlem bu yüzeyde bu çapa sahip tüm dairesel özellikleri vurgular (2).

  4. Tüm bu daire özellikleri sarı renkle vurgulandığında, vurgulanan dairesel özellikleri oluşturmak için özelliği tıklatın (3).

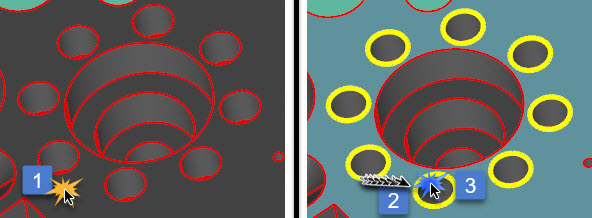

Birden Fazla QuickFeature Dairesi Oluşturma Örneği

PC-DMIS sekiz daire özelliğinin (CIR2 ila CIR9) tümünü Düzen penceresine ekler.

  1. Ölçüm stratejisi pencere öğesinden (görünürse), özellikleri kabul etmek için Tümünü Uygula öğesini tıklatın:

Pencere öğesindeki Tümünü Uygula düğmesi

Üst Yüz - İç İçe Geçmiş İki Büyük İç Daireyi Ekleme (CYL1 ve CYL2)

Bu işlem iç içe geçmiş iki iç silindir özelliğini ölçüm yordamına ekler.

  1. Seçimi kaldırmak için üst yüzeyi tekrar tıklatın.

  2. ÜstKarakter tuşunu basılı tutun ve işaretçiyi içteki büyük silindirin iç yüzeyinin üzerine getirin. Silindiri seçmek için parçayı yakınlaştırmanız gerekebilir:

  1. Silindiri sarı renkle vurguladığında, özelliği oluşturmak için silindiri tıklatın. PC-DMIS, Düzen penceresine CYL1 öğesini ekler.

  2. Ölçüm stratejisi pencere öğesinden özelliği kabul etmek için Uygula'yı (Uygula düğmesi) tıklatın.

  3. QuickFeatures'ı kullanarak yukarıdakileri iç içe geçmiş küçük iç silindir üzerinde tekrarlayın:

PC-DMIS CYL2'yi Düzenle penceresine ekler.

Ön Yüz Dış Silindiri Ekleme (CYL3)

Bu işlem ön yüzdeki dış silindir özelliklerini ölçüm yordamına ekler.

  1. ÜstKarakter tuşunu basılı tutun ve işaretçiyi ön yüzdeki dış silindirin dış yüzeyinin üzerine getirin.

  1. İşaretçi silindiri sarı renkle vurguladığında, özelliği oluşturmak için silindiri tıklatın. PC-DMIS, Düzen penceresine CYL3 öğesini ekler.

  2. Ölçüm stratejisi pencere öğesinden özelliği kabul etmek için Uygula'yı (Uygula düğmesi) tıklatın.

Ön Yüz - Bir İç Silindir Ekleyin (CYL4)

Bu işlem ön yüzdeki iç silindir özelliklerini ölçüm yordamına ekler.

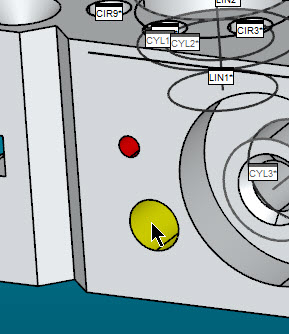

  1. Ön yüzde, doğrudan alttaki ve üst yüzün üstündeki merkez iç çapa dik iç silindiri bulun.

  2. ÜstKarakter tuşunu basılı tutun ve işaretçiyi silindirin iç yüzeyinin üzerine getirin.

  1. İşaretçi silindiri sarı renkle vurguladığında, özelliği oluşturmak için silindiri tıklatın. PC-DMIS, Düzen penceresine CYL4 öğesini ekler.

  2. Ölçüm stratejisi pencere öğesinden özelliği kabul etmek için Uygula'yı (Uygula düğmesi) tıklatın.

QuickFeatures hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonunun "Otomatik Özellikler Oluşturma" bölümündeki "QuickFeatures Oluşturma" konusuna bakın.

Bir sonraki adıma gidin: "Var Olan Özelliklerden Yeni Özellikler Oluşturma"
