PC-DMIS kullanıcı arayüzü, birbirinden farklı çeşitli alanlara bölünmüştür; bunlardan her biri belirli bir işlevi yerine getirir veya gerekli bilgileri temin eder. Her bir ekran alanının kısa tanımı aşağıda listelenmiştir. (Ek bilgi, belirtildiği gibi dokümantasyon içindedir.)

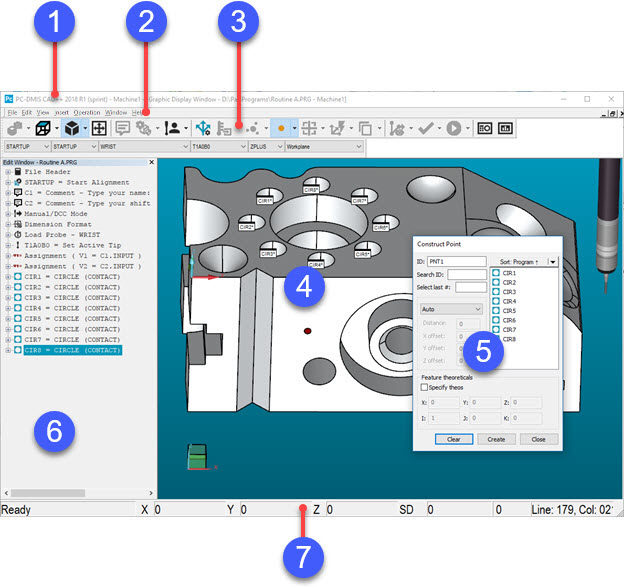

PC-DMIS kullanıcı arayüzü ekranının görünümü
Başlık çubuğu PC-DMIS sürüm bilgisini, Çevrimdışı veya Çevrimiçi durumunu ve yönetici modunda olup olmadığını gösterir. PC-DMIS eğer Çevrimiçi ise makinenin adını da görüntüler.
Menü çubuğu, ana PC-DMIS uygulamasından bulabileceğiniz menüleri ve menü öğelerini içerir. Daha fazla bilgi için, bkz. "Durum Çubuğu".
Araç çubuğu alanı sık kullanılan komutların bulunduğu araç çubuklarını içerir. Bu araç çubuklarına erişmek için araç çubuğu alanını sağ tıklatabilirsiniz. Bkz "Araç Çubuğu Alanı".
Grafik Görüntüleme penceresi parçanın grafik temsilini sunar (şekilde üstten görünüm gösterilmektedir). Bu alanın boyutu sabit kalır. Ancak, görüntüleme alanını parçanın dört taneye kadar farklı görünümüne bölebilirsiniz. Bilgi için bkz. "Grafik Görüntüleme Penceresi".
İletişim kutuları PC-DMIS ile kullanıcı arasındaki ana iletişim kanallarıdır. Kullanılabilir özellikler iletişim kutusunda görünür ve birçok giriş verisini buradan girebilirsiniz. Bilgi için bkz "İletişim Kutusu Açıklaması".
Düzen penceresi ölçüm yordamını görüntüler. Bu pencere, ölçüm yordamı içindeki belirli komutlara erişmenizi ve bireysel özellikleri karşılamak için değişiklikler yapmanızı sağlar. Düzen penceresinin tam olarak belgelendirilmiş işlemleri için "Ölçüm Yordamını Düzenleme: Giriş" ve "Düzen Penceresini Kullanma: Giriş" bölümlerine bakın.
Durum çubuğu geçerli işlem için önemli bilgileri görüntüler. Bu, probun geçerli konumu, prob kalibrasyon verileri, ölçülen son özelliğin standart sapması, vuruş sayısı ve diğer bilgiler gibi bilgileri içerir. Ayrıca, sürmekte olan işlemle ilgili bilgileri ve uyarıları görüntüleyen bir mesaj kutusu içerir. Daha fazla bilgi için, bkz. "Durum Çubuğu".
