Bir CSV dosyası bilgileri yalnızca alınabilir.
Bir CSV dosyasından bilgi almak için Dosya | Al | CSV öğesini seçin.
CSV dosyasındaki her satır PC-DMIS'in alma sırasında oluşturacağı bir özelliği ve bir özellik komutunu temsil eder. Tolerans değerleri belirtilirse, bir konum boyutu komutu da eklenir.
CSV dosyasının ilk satırı biçim tasarımcılarını içerir. Tasarımcı satırı her sütunun verilerini gösterir. Önceden tanımlanan sütun başlıkları vardır. Bir biçim tasarımcısı içermeyen veya tanınmayan sütun başlığı içeren sütunlar yoksayılır. Sütunlar herhangi bir sırada olabilir. "Tür" sütunu yoksa veya veri satırı için bir özellik türü belirtilmemişse, PC-DMIS, bu bilgi satırına "Nokta" özelliği olarak davranılır.
İlk sütunun 1. sütunundaki satırda başka bilgi olmadan yalnızca bir yıldız varsa, bu, sonraki satırın bir biçim tasarımcısı satırı olduğuna işaret eder. Bu, tek bir CSV dosyası içinde biçimleri değiştirmenizi sağlar.
Dosya Biçimi...
CSV dosyası, Microsoft Excel dahil birçok yazılım paketi tarafından oluşturulabilen bir Virgülle Ayrılmış Değerler dosyasıdır. Burada bir CSV dosyası oluşturmak için kullanılan Excel tablosu örneği verilmiştir:
CSV dosyası oluşturmak için kullanılan kısmi elektronik tablo örneği 1 - devamı aşağıda
Bir CSV dosyası oluşturmak için kullanılan yukarıdaki elektronik tablo örneğinin devamı
Yukarıdaki CSV örnek dosyasını buraya indirin: CSV_Example_File.csv
Bir CSV dosyası oluşturmak için kullanılan başka bir elektronik tablo örneği aşağıda gösterilmektedir:
| TÜR | AD | X | Y | Z | +TOL | -TOL |
| Nokta | X48a001 | 68 | 90 | 14 | 0,05 | 0,05 |
| Nokta | X48a002 | 74 | 85 | 12 | 0,05 | |
| Nokta | X48a006 | 76 | 84 | 11 | ||
| Nokta | X48a011 | 79 | 83,5 | 10,75 | 0,035 | 0,035 |
| Nokta | X48a021 | 85 | 83,25 | 10,67 | 0,035 | 0,035 |
| Nokta | X48a022 | 88 | 2,375 | 10,5 | 0,035 | 0,035 |
| Nokta | X48a029 | 97 | 82,125 | 10,375 | 0,05 | 0,05 |
CSV dosyası oluşturmak için kullanılan elektronik tablo örneği 2
İlk satır (TÜR, AD, X, Y, Z, +TOL, -TOL) biçim tasarımcısı satırıdır.
İkinci örnekte, ikinci satırın hem +TOL hem de –TOL'un belirten bir nokta özelliği olduğunu unutmayın. Bu bilgi satırı temel alınarak hem bir nokta özelliği komutu hem de konum boyutu komutu eklenir.
+TOL ve –TOL satır dörtteki nokta özelliğinde belirtilmez. Yalnızca bir özellik komutu eklenir. Bir konum boyutu komutu eklenmez.
Biçim Tasarımcıları
Bir CSV'deki ilk satır (veya Excel'de görüntülendiğinde sıra) biçim tasarımcısı satırıdır. Takip eden satırlarda ne tür veriler beklendiğini belirler. Aşağıda, bir CSV dosyası alınırken izin verilen geçerli biçim göstergelerinin listesi bulunmaktadır.
TÜR – Bu özellik türüdür. Bu sütun için geçerli girişler şunlardır: Nokta, Çizgi, Düzlem, Daire, Elips, YuvaR, YuvaS, YuvaN, Çokgen, Silindir, Koni ve Küre.Bu sütun için geçerli girişler şunlardır: Nokta, Çizgi, Düzlem, Daire, Elips, YuvaR, YuvaS, YuvaN, Çokgen, Silindir, Koni ve Küre.
İSİM - Özellik adı
X : Özelliğin nominal X-değeri
Y : Özelliğin nominal Y değeri
Z : Özelliğin nominal Z değeri
X2 : Özelliğin ikinci nominal X değeri
Y2 : Özelliğin ikinci nominal Y değeri
Z2 : Özelliğin ikinci nominal Z değeri
D : Özelliğin nominal çapı
A : Özelliğin derece cinsinden nominal açısı
L : Özelliğin nominal uzunluğu
W : Özelliğin nominal genişliği
i : Özelliğin nominal i vektörü
j : Özelliğin nominal j vektörü
k : Özelliğin nominal k vektörü
i2 : Özelliğin ikinci nominal i vektörü
j2 : Özelliğin ikinci nominal j vektörü
k2 : Özelliğin ikinci nominal k vektörü
+TOL : Özelliğin artı toleransı
-TOL : Özelliğin eksi toleransı
Birden Fazla Format Tasarımcısı İçin Yıldız (*) Karakteri

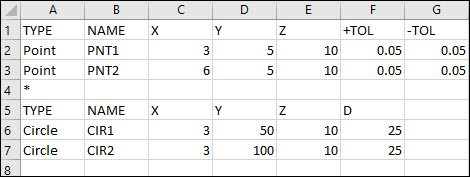

Virgülle ayrılmış bir satırın ilk konumunda bulunan yıldız karakteri (*) geçerli biçim tasarımcısı için verilerin sonu olduğunu gösterir. Yıldız karakteri sonraki satırın yeni bir biçim tasarımcısı satırı olduğunu da gösterir. Bu, CSV dosyasında daha basit biçim tasarımcısı satırlarıyla birden fazla türde özellikleriniz olmasını sağlar:
Burada 4. satırda * işareti PC-DMIS'e iki daire özelliği için 5. satırdaki yeni biçim tasarımcısı satırını kullanmasını söylemektedir
Dosya Alma Sırası
Aşağıda, siz bir CSV dosyası alırken gerçekleşen olay dizisi açıklanmaktadır:
Her veri satırı CSV dosyasından PC-DMIS programına okunur.
Bilgi, her bilgi öğesinin anlamını belirtmek için önceden tanımlanan sütun başlıklarıyla eşleştirilir.
Özellik türüne bağlı olarak, PC-DMIS bilgiyi bir özellik komutu oluşturmak için kullanır.
Bir veya iki tolerans değeri belirtilirse, PC-DMIS, bir konum boyutu komutu ekler.
