Adım 5 - İlk Manuel Vuruşu Yapma
TESASTAR-PR / HR-P Prob Değiştirici için kalibrasyon prosedürünü başlattığınızda, bağlantı noktalarındaki tüm problar boşaltılmalıdır. İlk vuruşu ön yüzeyde birinci bağlantı noktasının sol tarafında alacaksınız.
PC-DMIS manüel vuruşları ölçme sürecinde bir dizi mesaj kutusuyla size sorular sorar. Aşağıdaki mesaj tüm kapakları açmanızı ve ilk vuruşu yapmanızı ister:
PC-DMIS Mesajı
Tüm kapakları açın ve portlardan tüm probları çıkarın.
Hazır olduğunuzda, gümüş ön yüzeyde 1. portun sol tarafında lütfen bir vuruş alın.
Ön yüzeyde, 1. portun sol tarafındaki ilk manuel vuruş istemi
İlk ölçümü yapmaya hazır olduğunuzda Tamam'ı tıklatın.
Tüm modülleri ve sivri uçluları bağlantı noktalarının ileri ve dışarı doğru kaydırarak kaldırın.
Üç vuruş makinenin XY düzlemindeki bu rafın yönelimini tam olarak tanımlamak için gerekir. Rafı herhangi bir dönüşü tanımlayacak manüel vuruşlar bulunan tek bir eksene hizalamak gerekli değildir. İletileri takip edin ve ihtiyaç duyulan vuruşları vuruşlarla ilgili resimlerde gösterildiği gibi alın.
İlk manuel vuruş XY düzleminde, port #1'in arkasında dikey yüzde yapılır.
Makinenizin jog kutusunu kullanarak, bağlantı noktası #1'in solunda ön yüzde ilk vuruşu ölçün.

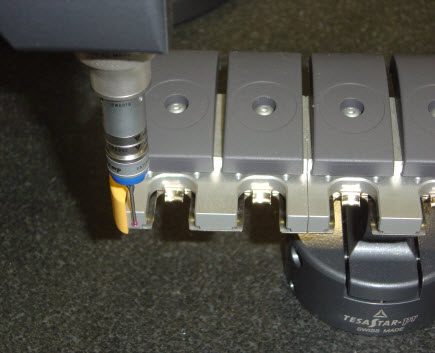

Kalibrasyonu sırasında ilk manuel vuruşun konumu
sonraki adımında, ikinci manuel vuruşu yaparsınız.
