Küre Oluşturma iletişim kutusu
PC-DMIS ile küre oluşturmak için birkaç yöntem vardır. Aşağıdaki tabloda gerekli girişler ile birlikte, oluşturulmuş çeşitli küre türleri listelenmektedir. Bazı özellikler beş veya daha fazla giriş gerektirirken bazıları hiç giriş gerektirmez. Aşağıdaki tabloda bulunan "Herhangi biri" terimi, oluşturma işleminde oluşturma için herhangi bir özellik türünün kullanılabileceğini belirtir. PC-DMIS özelliklerin herhangi bir sırada seçilmesine izin verir.
OLUŞTURMA ÖZELLİĞİ TÜRÜ |
DÜZENLE PENCERESİNDEKİ SEMBOL |
GİRİŞ ÖZELLİĞİ SAYISI |
ÖZELLİK SAYISI 1: |
ÖZELLİK SAYISI 2: |
AÇIKLAMALAR |
Otomatik Küre |
- |
- |
- |
- |
"Otomatik Küre Oluşturulması" konusuna bakın. |
En Uygun Küre |
BF |
En az 5 giriş gereklidir. |
- |
- |
Verilen girişleri kullanarak en uygun küreyi oluşturur. Tavsiye edilen girişler için aşağıdaki nota bakınız. |
Yeniden Telafi Küresiyle En Uygun |
BFRE |
En az 5 giriş gereklidir. (1 adedi nokta olmalıdır) |
- |
- |
Verilen girişleri kullanarak en uygun küreyi oluşturur. Tavsiye edilen girişler için aşağıdaki nota bakınız. |
Yöneltme Küresi |
CAST |
1 |
Herhangi biri |
- |
Giriş özelliğinin kitle merkezinde bir küre oluşturur. |
Tasarı Küresi |
PROJ |
1 veya 2 |
Herhangi biri |
Düzlem |
Bir giriş özelliği küreyi çalışma düzlemine yansıtacaktır. |
Ters Küre |
REV |
1 |
Küre |
- |
Ters vektörlü küre oluşturur. |
Çıkarılmış Küre |
EXTRACTED_SPHERE |
1 |
COP veya Ağ |
- |
Belirtilen çap veya yükseklikte COP veya Ağ nesnesinden çıkarılan bir küre oluşturur. |
En Uygun (BF) veya En Uygun Yeniden Telafi (BFRE) yapıları için, giriş özellikleriniz için herhangi bir özellik türünü kullanabilseniz de BF ve BFRE uygun türleri tipik olarak nokta özellikleriyle veya nokta setleriyle (bir nokta taraması, noktalar içeren bir özellik seti veya noktalar dizisine çözümleyen bir ifade) kullanılır.
Uygun olmayan özellik türleri seçerseniz, PC-DMIS Durum çubuğunda şu mesajı görüntüler:
"[feature] oluşturulamadı. Giriş özellikleri kombinasyonu kabul edilmedi."
Bir küre oluşturmak için:

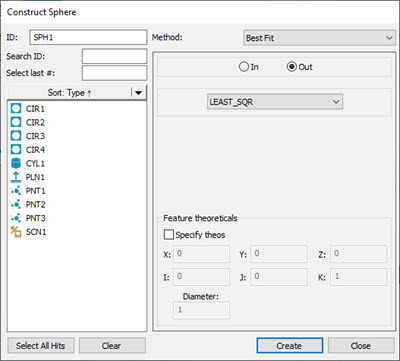

Küre Oluştur iletişim kutusunu açın (Ekle | Özellik | Oluşturulan | Küre).
Yöntem listesinden, oluşturulan kürenin yöntemini seçin. Mevcut seçenekler şunlardır:
Otomatik Küre
Best Fit
En Uygun Yeniden Telafi Küresi
Tasarı Küresi
Yöneltme Küresi
Ters yönlü Küre
Çıkarılmış Küre
Bu özellik için En Uygun veya EU Telafi (En Uygun Telafi) yöntemini seçerseniz, PC-DMIS, kitle merkezleri yerine giriş özelliklerinin tek tek vuruşlarından yapı oluşturmak için Tüm Vuruşları Seç düğmesini tıklatmanıza olanak tanır.
Bunu yapmak için:
Özellik listesinden, oluşturulan özelliği oluşturmak için kullanmak istediğiniz özelliği veya özellikleri seçin.

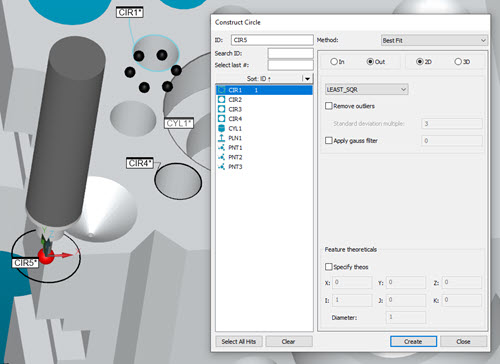

Tüm Vuruşları Seç düğmesini tıklatmadan önce seçilen bir özelliği gösteren örnek
Seçilen özelliği veya özellikleri oluşturan tüm bileşenleri görüntülemek için Tüm Vuruşları Seç düğmesini tıklatın.

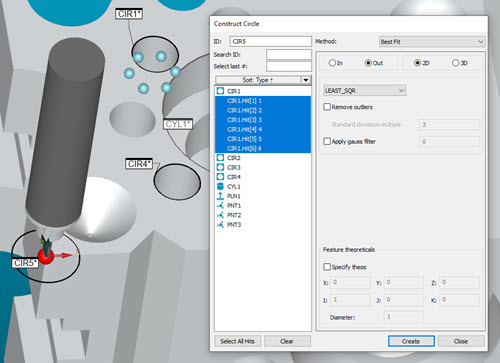

Seçilen özelliği oluşturan öğelerin görüntüsü, iletişim kutusunda ve Grafik Görüntüleme penceresinde vurgulanır
PC-DMIS, iletişim kutusunun Özellik listesinde seçilen özelliğin (veya özelliklerin) tüm bileşenlerini görüntüler ve vurgular. Listede gösterilen özellikleri veya özellik bileşenlerini eklemek veya hariç tutmak için seçebilir veya seçimlerini kaldırabilirsiniz.
Seçtiğiniz son özelliklere ve özellik bileşenlerine dayalı olarak Yapılandırılmış özelliği oluşturmak için Oluştur düğmesini tıklatın.

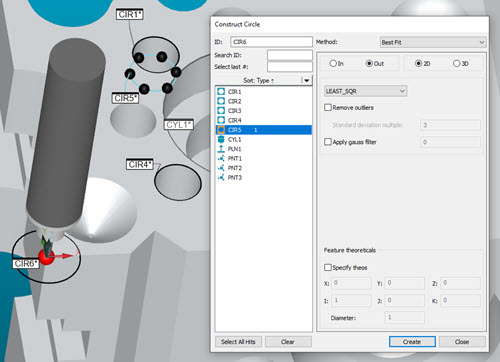

Özellik listesinden seçilen öğelere göre oluşturulan yapılandırılmış özellik
Seçilen yönteme göre Özellik listesinden özellikleri seçmek için yukarıdaki tabloyu kullanın.
Giriş veya Çıkış seçeneğini seçin. Ayrıntılı bilgi için bu dokümantasyonda "İç / Dış Küre" konusuna bakın.
En Uygun Tür listesinden En Uygun veya En Uygun Yeniden Telafi yöntemlerinden birini seçtiyseniz, kullanılacak en uygun algoritma türünü seçin. Ayrıntılar için bu dokümantasyondaki "En Uygun Tür" konusuna bakın.
Özellik kuramsal değerlerini değiştirmek istiyorsanız, Özellik kuramsalları onay kutusunu seçin ve değerleri yazın. Ayrıntılar için PC-DMIS Çekirdek dokümantasyonundaki "Özellik Kuramsallarını Belirtme" konusuna bakın.
Oluştur düğmesini tıklayın.
Örnek Küre Oluşturma için Düzen penceresi komut satırı şu şekildedir:
feature_name=FEAT/SPHERE,TOG1,TOG4
THEO/x_cord,y_cord,z_cord,i_vec,j_vec,k_vec,diam
ACTL/x_cord,y_cord,z_cord,i_vec,j_vec,k_vec,diam
CONSTR/TOG2,TOG3
Gerçek Düzenleme raporu tümünü büyük harf görüntüler.
TOG1= POLR veya RECT
TOG2 = KÜRE
TOG3 = BF / BFRE / CAST / PROJ / REV
TOG4 = IN / OUT
Düzen penceresinde görüntülenen ilk üç çizgi oluşturulan küreler için olanla aynıdır. Dördüncü satır, oluşturduğunuz özellik türüne bağlı olarak biraz farklı olur. Farklı küre türleri arasında geçiş yapmak için imleci TOG3 üzerine yerleştirin ve F7 veya F8 tuşuna basın. ("Düzen Penceresini Kullanma" bölümündeki "Komut Modu Klavye İşlevleri" konusuna bakın.)
İki veya daha fazla özellik dahil edildiğinde, PC-DMIS gerekli giriş özellikleri sırasını otomatik olarak belirler. Bu, ölçüm işleminin doğruluğunu artırır.
Otomatik varsayılan oluşturma yöntemidir. Bu özellik, girdi özelliğini (özelliklerini) kullanarak bir küre oluşturmanın en iyi yolunu otomatik olarak belirler. Bkz. "Otomatik Küre Oluşturma".
