3.7 veya daha eski bir sürümden bir ölçüm yordamı yüklerseniz, PC-DMIS bir mesaj görüntüleyerek Açı boyutlarının hesaplanma şeklinin değiştiğini ve ölçüm yordamındaki tüm Açı boyutlarının güncellendiğini size bildirir.
Açı Boyutu iletişim kutusu
Ekle | Boyut | Açı menü seçeneği, seçili bir özellik ile ikinci bir seçili özellik ya da bir koordinat ekseni arasındaki açıyı hesaplar.

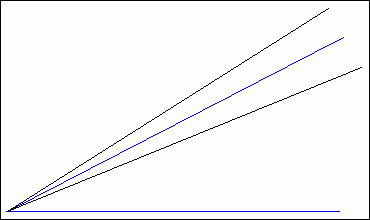

Ölçülen değer, bir açıdır (mavi). Açı tolerans aralığı, bir başka açıdır (siyah).
2B açı türü için, PC-DMIS vektörleri geçerli çalışma düzlemine yansıtır. Açıyı ilk özellikten ikinci özelliğe veya eksene doğru hesaplar.
PC-DMIS, açıyı saatin tersi yönünde ölçmesi halinde pozitif bir açı verir. Açıyı saat yönünde ölçmesi halinde negatif bir açı verir.
Şuraya ve Şuradan seçenekleri, hesaplamanın yönünü ve sonuç kenar çubuğunu (pozitif veya negatif) belirler.
Şuraya öğesini seçerseniz, PC-DMIS, açıyı özellik 1'den özellik 2'ye (veya seçili eksen) kadar ölçer.
Başlangıç'ı seçerseniz, PC-DMIS özellik 2'den özellik 1'e (veya seçili eksen) olan açıyı hesaplar.
Varsayılan olarak, PC-DMIS, özellik 1'den özellik 2'ye (veya seçili eksen) açıyı kullanır. Ek açıyı (180 derece - açı) isterseniz, Ek Açı kutusunu işaretleyin.
Bu özelliklerden (veya özellik türlerinden) birini seçerseniz, PC-DMIS, yüzey boyunca bir vektörü temsil etmek üzere yüzey normal vektörünü saat yönünde 90 derece döndürür:
Düzlem
Genişlik ile 2B özelliği
Genişlik ile 3B özelliği
Daha fazla bilgi için:
İki Özellik Arasındaki Açıyı Boyutlandırmak İçin:
Aşağıdaki örnekleri düşünün:
