Geometrik Tolerans komutları mı arıyorsunuz? Öyleyse bkz:
Boyut Açısallığı iletişim kutusu
Ekle | Boyut | Açısallık menü seçeneği, bir düzlem ya da çizginin bir datum düzlemi veya çizgisine açısallık hatasını hesaplar. (Eğer tek bir özellik seçilmiş ya da girilmiş ise, PC-DMIS datum olarak mevcut çalışma düzlemini kullanır.)
Dikliğe veya paralelliğe benzer olarak Açısallık boyutu, 90 derece olmayan (diklik) veya 0 derece olmayan (paralellik) bir açıyı belirlemenize imkan tanır. Örneğin, eğer 45 derecelik bir açı belirlerseniz, PC-DMIS 45 derecede bir tolerans aralığı oluşturur ve vuruşların bu tolerans aralığında olup olmadığını denetler.

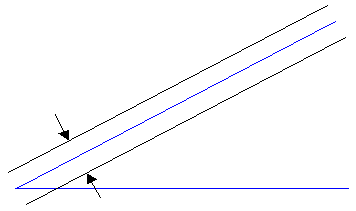

Ölçülen değer, bir açıdır (mavi). Açısallığın tolerans aralığı, daha önce hiç karşılaşmamış olan iki paralel çizgi ya da düzlemdir (siyah).
Daha fazla bilgi için:
AÇISALLIK Seçeneğini Kullanarak Açısallık Hatasını Hesaplama:
