Geometrik Tolerans komutları mı arıyorsunuz? Öyleyse bkz:

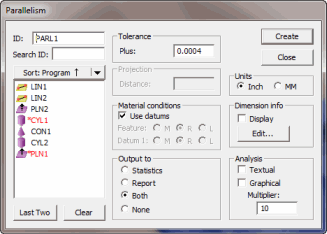

Boyut Paralelliği iletişim kutusu
Ekle | Boyut | Paralellik menü seçeneği iki özellik arasındaki paralelliği ölçer. İkinci özellik daima datum özelliğidir. Sadece tek bir özellik seçildiğnde, mevcut çalışma düzlemi datum olur. Bu boyut türünün tek yanlı olduğu düşünülmektedir, tekli bir pozitif değer toleransı uygulanmaktadır.
Paralellik değerlendirmesi çalışma düzlemine veya boyutlandırılmakta olan özelliğe bakılmaksızın 3 boyutludur.
2 boyutlu bir değerlendirme yapmak için veya daha gelişmiş bir desteğe ihtiyaç duyduğunuzda (örneğin, birden çok datuma başvurmanız gerektiğinde veya teğetsel düzlem değiştiricisini eklemek istediğinizde), daha yeni Geometrik Tolerans komutunu kullanmalısınız. Ayrıntılar için PC-DMIS Çekirdek dokümantasyonunda "Geometrik Toleransları Kullanma" bölümüne bakın.
Daha fazla bilgi için:
PARALELLİK Kullanarak bir Boyut Gerçekleştirme:
