Kalınlık Ölçüsü komutu bir 2B kalınlığı ve ölçü konumunu hesaplar ve rapor eder.
PC-DMIS kalınlığı bir birincil özellik ölçü noktasına dik olan ikincil özelliği delerek belirlediğinden, Kalınlık Ölçüsü komutu için bir birincil ve bir ikincil özellik gerekir. Bir Kalınlık Ölçüsü komutu oluşturduğunuzda, yazılım Kalınlık Ölçüsü iletişim kutusunda aralarından seçim yapmanız için sadece geçerli özellikleri gösterir.
Kalınlık Ölçüsü komutu sadece bu özellik türlerini destekler:
Kalınlık Tarama
Doğrusal Tarama
Profil 2B
Doğrusal tarama ile Profil 2B'yi herhangi bir kombinasyonda kullanabilirsiniz. Ancak, Kalınlık taraması iki yüzeyin verilerini içerdiğinden, bunu sadece tek başına kullanabilirsiniz.
Bir Kalınlık Ölçüsü komutu oluşturmak için:
Birincil ve ikincil özelliklerinizi oluşturun.
Kalınlık Ölçüsü iletişim kutusunu açmak için Ekle | Ölçü | Kalınlık öğesini seçin.

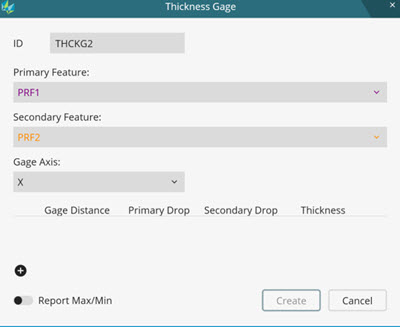

Kalınlık Ölçüsü iletişim kutusu
Kalınlık Ölçüsü iletişim kutusuna QuickMeasure araç çubuğundan da (Görünüm | Araç Çubukları | QuickMeasure) erişebilirsiniz. Ölçü açılır okunu tıklatın ve sonra Kalınlık Ölçüsü
düğmesini tıklatın.
Birincil Özellik ve İkincil Özellik listelerinden birincil ve ikincil özellikleri seçin. Yazılım, geçerli hizalamanın yüzey veya kesim vektörünü temel alarak liste öğelerini doldurur.
Ölçü Eksenini seçin ve İlgilenilen Noktanızı (POI) tanımlayın. Ayrıntılı bilgi için bkz. "İlgilenilen Nokta (POI) Tanımlama ve Raporlama".
Kalınlık Ölçüsünü raporunuza eklemek için Rapor Maks/Min düğmesini tıklatın.
Kalınlık Ölçüsünü oluşturmak için Oluştur'u tıklatın.
Kalınlık Ölçüsü komutunu oluşturmanızdan sonra, yazılım komut için seçilen boyutları Düzen penceresine ekler:
Düzen penceresinde Kalınlık Ölçüsü komutu örneği
PC-DMIS, Kalınlık Ölçüsü komutu tarafından oluşturulan boyutların komutun dahili boyutları olduğunu kabul eder. Bu nedenle, bunları silemez ve kesip Düzen penceresine yapıştıramazsınız.
Kalınlık Ölçüsü iletişim kutusunu görüntülemek için imleciniz dahili boyutların üzerindeyken F9 tuşuna basabilirsiniz.
PC-DMIS, Kalınlık Ölçüsü komutu tarafından üretilen komutların dahili komutlar olduğunu kabul eder. Bu nedenle, bunları Hizalamalarda, Yapılarda, Boyutlarda Atamalarda kullanabilirsiniz.
