Bir dairesel uzama özelliği özelliğin yüzey kesitinin bazı başlangıç noktası eksenlerinde merkezlenen mükemmel daireler olmaktan ne kadar sapabileceğini denetler.
Gerçek Değer:
Bir kesit için bu, iki daire arasında minimum mesafedir. Bu daireler ortalanır ve başlangıç noktası eksenine dik yönlendirilir. Bunlar arasındaki tüm kesitleri içerirler.
Tam özellik için bu, tüm kesitlerin en kötü gerçek değeridir.
Yukarıdaki özellikle kesitlerden biri için gerçek değer şu şekilde görünür:
Gerçek parça yüzeyi kesintisiz çizgi içerir, gerçek başlangıç noktası kesikli çizgi kullanır ve kesitin yüzeyini içeren en küçük tolerans bölgesi gölgeli alanda gösterilir. Tolerans bölgesi gerçek başlangıç noktası eksenine tam olarak eş eksenlidir. Tüm özellik için gerçek değer tüm kesitlerin en kötü gerçek değeridir.
Son olarak, kesitlerden biri için ölçülen değer (VARSAYILAN başlangıç noktası matematiği ile) şu şekilde gösterilir:
Ölçülen tolerans bölgesi ölçülen başlangıç noktası eksenine tam olarak eş eksenlidir. Bu durumda, ölçülen noktalar yeterince yoğun şekilde ölçülmemiş ve bu yüzden ölçülen değer gerçek değerden daha küçüktür. Tam özellik için ölçülen değer tüm kesitler için en kötü ölçülen değer olacaktır.
Dairesel, silindirik, konik veya yüzeysel verilere sahip düzlemsel özellikleri kullanabilirsiniz. Daireler, silindirler, koniler ve yüzeysel verilere sahip düzlemler hakkında ayrıntılar için "Yüzey Verileri İle veya Olmadan Özellik Türleri" konusuna bakın. Bu özellikler başlangıç noktası ekseniyle nominal olarak eş merkezlidir.
Bu geometrik tolerans, dairesel özellikleri tek bir kesit olarak yorumlar.
Ölçülen Değer:
Bu, iki daire arasındaki mesafedir. Daireler bunlar arasında ölçülen tüm noktaları içerir. Daireler ortalanır ve başlangıç noktası eksenine diktir.
Genel olarak, iki daire eş düzlemlidir. Yani, yüzeyin sıfır konik açısı bulunur. Ancak, komuttaki "koni yarı açısı" seçeneği bir konik yüzey belirtmenizi sağlar. Bu durumda, PC-DMIS iki daireyi açılar, böylece tolerans bölgesi nominal yüzeye diktir. Koni yarı açısı tolerans bölgesini değil nominal yüzey açısını temsil eder.
Dış daireler için, pozitif açılar daire vektör noktalarının koni verteksine doğru olduğu ve negatif açılar daire vektör noktalarının koni verteksinden uzakta olduğu anlamına gelir.
İç daireler için, pozitif açılar daire vektör noktalarının koni verteksinden ötede olduğu ve negatif açılar daire vektör noktalarının koni verteksine doğru olduğu anlamına gelir.
Bu iç ve dış kurallar tipik varsayılanları temsil etmek için seçilmiştir. Çoğu zaman, dış daire vektörleri koni verteksini—pozitif açı durumunu gösterir. Ayrıca, çoğu zaman, iç daire vektörler koni verteksinden öteyi—pozitif açı durumunu gösterir.

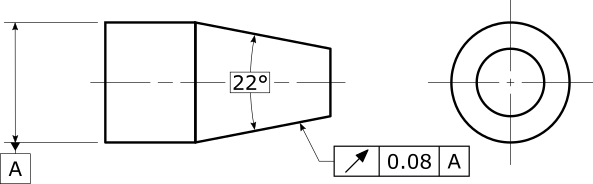

Aşağıdaki özelliklere sahip olduğunuzu ve koniyi daire serisi olarak (bir koni özellik kullanmanızı önersek de) ölçmeye karar verdiğinizi farz edin:
Bu durumda, daireler, dairenin vektörü sağı gösterdiği (koni verteksine doğru) anlamına gelen dış dairelerdir, koni yarı açısı, +11° olarak ayarlanmalıdır. Dairenin vektörü solu (koni verteksinden öteyi) gösteriyorsa koni yarı açısı -11° olarak ayarlanmalıdır.
Bu geometrik tolerans verileri bir silindirik özellikten birden fazla kesite böler. Tolerans, her çapraz kesitte uzamayı değerlendirir. En kötü gerçek kesiti bulma şansınızı maksimum hale getirmek için birçok kesitle silindiri ölçmenizi öneririz
Ölçülen Değer:
Tüm özellik boyunca, bu, en kötü çapraz kesitin ölçülen değeridir. Çapraz kesitlerde ölçülen verileri ölçmediyseniz, PC-DMIS bir hata verir.
Bu geometrik tolerans verileri bir konik özellikten birden fazla çapraz kesite böler. Tolerans, her çapraz kesitte uzamayı değerlendirir. Her tolerans bölgesini nominal yüzeye dik olarak yönlendirir. En kötü gerçek kesiti bulma şansınızı maksimum hale getirmek için birçok kesitle koni ölçmenizi öneririz.
Ölçülen Değer:
Tüm özellik boyunca, bu, en kötü çapraz kesitin ölçülen değeridir. Çapraz kesitlerde ölçülen verileri ölçmediyseniz, PC-DMIS bir hata verir.
Bu geometrik tolerans veriyi bir düzlemsel özellikten başlangıç noktası ekseni çevresinde bir veya daha fazla dairesel kesite böler. Tolerans, her tolerans bölgesini nominal yüzeye dik yönlendirir. En kötü gerçek dairesel kesiti bulma şansınızı maksimum hale getirmek için birçok dairesel kesitle düzlem ölçmenizi öneririz.
Ölçülen Değer:
Tüm özellik boyunca, bu, en kötü dairesel kesitin ölçülen değeridir. Başlangıç noktası eksenini çevreleyen dairesel kesitlerde ölçülen verileri ölçmediyseniz, PC-DMIS bir hata verir.
Başlangıç noktası başvuru çerçevesi net bir başlangıç noktası ekseni oluşturmalıdır.
Hiçbiri. Geometrik tolerans değiştiricilere izin vermez.
Dairesel özellikler için, "koni yarı açısı" seçeneği dairenin silindiril yüzeyi yerine konik yüzeyin bir çapraz kesitini temsil etmeye izin verir. Bu, tolerans bölgesinin yönelimini ayarlar. Nominal koni açma yönünün nominal dairenin vektörüne paralel ya da antiparalel olduğunu denetlemenizi sağlayan hem pozitif hem de negatif koni yarı açıları anlamlıdır.
Pozitif koni yarı açılarıyla iç daireler için, daire vektörü küçük koni çaplarından büyük koni çaplarını gösterir. Negatif koni yarı açıları terstir. Çoğu kullanıcı için pozitif açıları en genel durum yaptığından bu dönüşüm seçilmiştir.
Pozitif koni yarı açılarıyla dış daireler için, daire vektörü büyük koni çaplarından küçük koni çaplarını gösterir. Negatif koni yarı açıları terstir. Çoğu kullanıcı için pozitif açıları en genel durum yaptığından bu dönüşüm seçilmiştir.
En az bir başlangıç noktası özelliğinin yüzey verileri varken başlangıç noktası özelliklerinin yüzey verilerinden başlangıç noktası matematiği türü ölçülen başlangıç noktalarının nasıl hesaplanacağını denetler. Daha fazla bilgi için bkz. "PC-DMIS Başlangıç Noktalarını Nasıl Çözer ve Kullanır".
Buradaki, bir silindirin bir dairesel uzama toleransı için bir örnek rapordur.
