Bir başlangıç noktası referansını kullanabilmeniz için önce ölçüm yordamınızda tanımlamanız gerekir. Bunu Datum Tanımı komutuyla (DATDEF) yapabilirsiniz. Bir başlangıç noktası referansı tanımlamak ve bu komutu oluşturmak için menüden, Ekle | Boyut | Başlangıç Noktası Tanımı öğesini seçin.

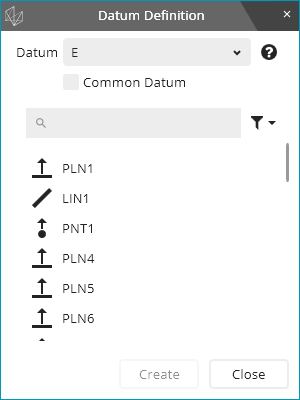

Başlangıç Noktası Tanımı iletişim kutusu görünür:
Başlangıç Noktası kutusunda, başlangıç noktası adını yazın veya seçin.
Başlangıç noktası özelliği listesinden, bir veya daha fazla başlangıç noktası özelliği seçin.
Bir özellik seçerseniz, başlangıç noktası referansı tek bir başlangıç noktasını temsil eder. O özelliği seçmenizden sonra, PC-DMIS özellik listesini filtreler, böylece yalnızca aynı özelliklere sahip başka özellikler gösterilir. Örneğin, 25 mm çapında bir daire seçerseniz, aynı çapa sahip diğer daireleri içerecek şekilde listeyi filtreler. Bu, ek, benzer özellikler seçmenizi kolaylaştırır, böylece datum referansı bir datum desenini temsil eder.
Oluştur'u tıklatın.
Gerektikçe, ek başlangıç noktaları ve ortak başlangıç noktaları oluşturmak için iletişim kutusunu tekrar kullanın.
Komut modunda Datum Tanımı komutunun Düzen penceresi sözdizimi şunun gibi görünür:
DATDEF/A,FEATURES=PLN2,,
Başlangıç Noktası - Bu kutu başlangıç noktası referansının adını tanımlar. Tipik olarak E gibi tek bir harftir veya BG gibi birkaç harften oluşan bir dizidir.
Ortak Başlangıç Noktası - Bu onay kutusu ortak bir başlangıç noktası tanımlamanızı sağlar. Bu onay kutusunu işaretlerseniz, özellik listesi artık özellikleri göstermez; bunun yerine önceden tanımlamış olduğunuz datumları ve datumlarla ilişkilendirilmiş özellikleri gösterir.
Ortak Datum onay kutusu seçili halde Datum Tanımları iletişim kutusu
Örneğin, ortak datum A-B'yi tanımlamak için önce datum A'yı tanımlayın, ardından datum B'yi tanımlayın ve sonra Ortak Datum onay kutusunu seçin. Kullanılabilir datum listesinden, ortak datum A-B'yi tanımlamak için datum A'yı ve ardından datum B'yi seçin.
Ortak bir datum kullanırsanız, Komut modunda Datum Tanımı komutunun Düzen penceresi sözdizimi şunun gibi görünür:
DATDEF/A-B,FEATURES=DATUM_A,PLN1,
