Eş merkezlilik özelliği, özelliğin bir veya daha fazla başlangıç noktasına eş merkezli olmaktan sapabileceğini denetler.
Bu geometrik tolerans için bu üç konu birlikte çalışır:
Ele alınan her özellik ve sonuçtaki her tolere edilen özellik
Her tolerans bölgesi
Başlangıç noktası özellikleri
Bu toleransı değerlendirmek için PC-DMIS ele alınan her özelliği tolere edilen özelliğe dönüştürür. Bunu "Toleranslı Özelliği Çalıştırma" içinde açıklanan şekilde bulabilirsiniz.
PC-DMIS tolere edilen her özelliği ilgili tolerans bölgesi içine optimize eder. Optimizasyon işlemi her başlangıç noktasının uyguladığı kısıtlamalara uyar.
Şu özellik türlerini kullanabilirsiniz:
3B yapılandırılmış BF çizgileri, yöneltme çizgileri, genel çizgiler, silindirler, daireler, küreler ve koniler
PC-DMIS, kullandığınız standarda (ASME Y14.5 veya ISO 1101) göre toleranslı özelliği oluşturur.
ISO 1101 (veya yüzey verisi olmayan bir özellik ile):
PC-DMIS toleranslı özelliği konum toleranslarıyla aynı şekilde oluşturur.
ASME Y14.5 (yüzey verisi olan silindirler, daireler, küreler ve koniler ile):
PC-DMIS, MEDIAN_POINTS ile AXIS arasında geçiş yapan bir seçenek sağlar:
AXIS - Yazılım toleranslı özelliği ilgili olmayan eşleme zarfının ekseni olarak oluşturur (bu, konum toleranslarıyla aynıdır).
MEDIAN_POINTS - Yazılım toleranslı özelliği özelliğin tüm medyan noktalarından oluşturur. Bunu ASME Y14.5 2009 standardının 7.6.4.2.2 paragrafına uygun şekilde yapar.
ISO için, tolerans bölgesi şekli her zaman diyametriktir. Başlangıç noktası eksenine paralel olarak yönlendirilir.
ASME için, tolerans şekilleri genellikle diyametriktir, ancak küre özelliklerinin bir küresel veya bir diyametrik bölgesi olabilir.
Dikkate alınması gereken bir özel durum vardır. İki veya daha fazla küreden oluşan bir küresel bölge eş merkezliliğine sahipseniz (böylece, ASME eş merkezliliği), standartta kürelerin eşzamanlı olarak mı bağımsız olarak mı dikkate alınması gerektiği açık değildir. PC-DMIS geometrik tolerans komutu bunları eşzamanlı olarak dikkate alır, çünkü bu daha muhafazakar seçenektir.
Gerçek Değer:
Bu, gerçek toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak yönlendirilir ve her gerçek başlangıç noktasına konumlandırılır.
Ölçülen Değer:
Bu, ölçülen toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak yönlendirilir ve her ölçülen başlangıç noktasına konumlandırılır.
Şu eş merkezlilik özelliğine sahip olduğunuzu farz edin:
Yukarıdaki özellikte gerçek değer şunun gibi görünür:
Gerçek parça yüzeyi kesintisiz çizgiyi kullanır, gerçek başlangıç noktası kesikli çizgiyi kullanır, toleranslı özellik noktalı çizgiyi kullanır ve gerçek toleranslı özelliği içeren en küçük tolerans bölgesi gölgeli alanda gösterilir. Tolerans bölgesi gerçek başlangıç noktası ekseniyle tam olarak eşeksenlidir.
Son olarak, ölçülen değer (VARSAYILAN başlangıç noktası matematiği ile) şu şekilde gösterilir:
Ölçülen tolerans bölgesi ölçülen başlangıç noktasının ekseniyle tam olarak eşeksenlidir. Bu durumda, ölçülen noktalar yeterince yoğun şekilde ölçülmemiş ve bu yüzden ölçülen değer gerçek değerden daha küçüktür.
Tüm giriş özellikleri (ele alınan ve başlangıç noktası) doğru belirtilen nominal değerlere sahip olmalıdır. Bu, ölçülen değerlerin düzgün hesaplanmasını ve tolerans komutunun optimize edilebilir serbestlik derecesini düzgün tanımlamasını sağlar.
Başlangıç noktası referans çerçevesi eksenel olmalıdır ve değerlendirilen özellik yüzeyi veya yüzeyleri başlangıç noktası ekseniyle nominal olarak eş merkezli olmalıdır.
Değerlendirilen özellik bir silindir, daire veya küre olduğunda, ISO 1101'e başvuruda bulunan eş merkezlilik toleransları maksimum malzeme değiştiricisinin
özelliğin maksimum malzeme koşulunda (MMC) olduğunu göstermesine izin verir. Alternatif olarak, bir en az malzeme değiştiricisinin
özelliğin en az malzeme koşulunda (LMC) olduğunu göstermesine izin verirler. Yani, ilgili olmayan eşleme zarfı boyutu (veya LMC için ilgili olmayan minimum malzeme zarfı) MMC (veya LMC) değerinden sapar, ek tolerans veya "bonus" tolerans özellik denetim çerçevesindeki toleransa eklenir, bir toplam tolerans sağlanır. Bu bonus tolerans hakkında daha fazla bilgi için bkz. "Boyutu Geometrik Tolerans Komutuyla Değerlendirme".
Eş merkezlilik toleransları, değerlendirilen özelliğin yüzey verileri olduğunda bir özellik matematik türüne sahiptir.
Bu matematik türü, ele alınan özelliğin yüzey verilerinden toleranslı özelliğin nasıl hesaplanacağını denetler. Daha fazla bilgi için bkz. "Toleranslı Özelliği Çalıştırma".
En az bir başlangıç noktası özelliğinin yüzey verileri varken başlangıç noktası özelliklerinin yüzey verilerinden başlangıç noktası matematiği türü ölçülen başlangıç noktalarının nasıl hesaplanacağını denetler. Daha fazla bilgi için bkz. "PC-DMIS Başlangıç Noktalarını Nasıl Çözer ve Kullanır".

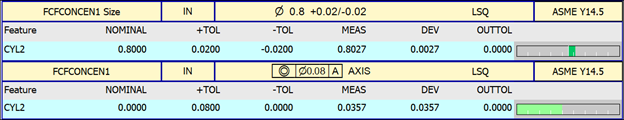

Burada, bir silindirin bir eş merkezlilik toleransı için örnek rapor bulunmaktadır. Silindirin boyut toleransı üst etikettedir ve eş merkezlilik alt etikette bulunur.
