Çoğu geometrik toleranslar eş zamanlı ele alınacak anlamına gelir. Örneğin, konum ve/veya bir yüzey profil belirtimleri toleransları kısmen kısıtlanan aynı datum referans çerçevesine başvurduğunda genellikle bunları eş zamanlı olarak ele almanız gerekir. Daha fazla ayrıntı için aşağıdaki standartlara bakın:
ASME Y14.5 [2009] kısım 4.19
ASME Y14.5 2018 kısım 7.19
ISO 5458 - 1998
Hangi geometrik toleransların eş zamanlı olarak ele alınacağını seçme sorumluluğu sizdedir. Bunu yapmak için eş zamanlı geometrik toleransların her seti için eş zamanlı bir tolerans komutu oluşturun.
PC-DMIS, en az bir datuma sahip oldukları sürece çizgi belirtimlerinin profilini eşzamanlı değerlendirebilir, ancak bu önerilmez. Daha fazla ayrıntı için bkz. "Çizgi Profili".

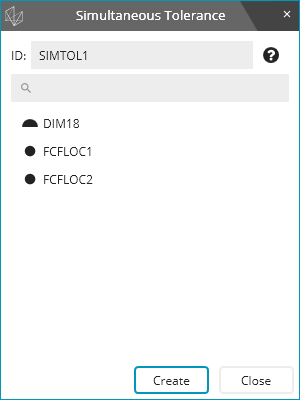

Eş Zamanlı Tolerans iletişim kutusunu açmak için menüden Ekle | Boyut | Eş Zamanlı Tolerans öğesini seçin:
Gerekirse boyut Kimliğini değiştirin.
Hangi geometrik toleransı komutlarının eş zamanlı toleransa ait olduğunu seçin.
Bir geometrik tolerans komutu seçtikten sonra liste yalnızca ilk tolerans komutunu seçtiğinizde aynı başlangıç noktası başvuru çerçevesiyle boyutları göreceğiniz şekilde kendini filtreler.
Düzen penceresinde, Komut modu söz dizimi şu şekilde görünür:
SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,
İletişim kutusunda olduğu gibi, yalnızca Düzen penceresindeki denetimler yalnızca boyut Kimliği için olanlar ve geometrik tolerans komutlarının eş zamanlı toleransa ait olduğu denetimlerdir.
Eş zamanlı tolerans komutunu bir not veya direktif olarak ele alın. Bunu yürütürseniz hiçbir şey olmaz. Raporda da görünmez. Bunun yerine, eş zamanlı tolerans komutu geometrik toleransların nasıl değerlendirildiğine göre değişir.
Yürütme sırasında, geometrik tolerans komutları eş zamanlı tolerans komutuna ait olduklarını bilir. Ayrıca diğer geometrik tolerans komutlarının eş zamanlı tolerans komutunun parçası olduğunu da bilir. Eş zamanlı toleransların tümünün girişlerinin tamamını ölçtüyseniz (böylece tolerans değerlendirmeye hazır hale gelir), eş zamanlı hesaplama yapılır. Tüm giriş özelliklerini ölçmediyseniz, tolerans değerlendirmeye hazır değildir. Bu durumda, PC-DMIS eş zamanlı sette geometrik tolerans komutlarının tamamında geçici olarak bir "Değerlendirme bekleniyor" mesajı görüntüler. Mesaj hangi geometrik toleransın gecikmeye neden olduğunu ve ölçülmemiş özellikleri tanımlar. Raporunuz ölçülen değer yerine geçici olarak "Bekliyor" da gösterir. Tüm giriş özelliklerini ölçtüğünüzde, PC-DMIS Düzen penceresini ve raporu ölçülen değerlerle günceller.

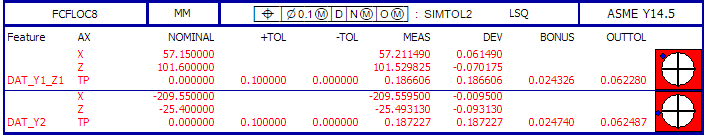

Eş zamanlı sete ait bir tolerans için rapor şu şekilde görünür:
Rapor esas olarak diğer geometrik toleransla aynıdır. PC-DMIS, eş zamanlı tolerans olmadığında olacağı yerle aynı yerde raporda etiketi gösterir. Etiketin başlığındaki metinle bir toleransın eş zamanlı ele alınıp alınmadığını bilebilirsiniz. Örneğin, yukarıdaki görüntüde SIMTOL2 o metindir. Hangi eş zamanlı tolerans komutunun ait olduğunu gösterir.
PC-DMIS kompozit konumun veya profil toleranslarının eş zamanlı olarak alt segmentlerini ele almaz. Üst segment diğer tolerans komutlarıyla eş zamanlıdır, ancak PC-DMIS alt segmentleri her şeyden bağımsız ele alır.
Ölçüm yordamınız eş zamanlı toleransları kullanmak için özel yapı gerektirmez. Yürütme sırasında, PC-DMIS özelliklerden bazılarını henüz ölçmediyse, eş zamanlı sette ilk geometrik toleransı yürütüldüğünde, geçici bir "bekliyor" mesajı görüntüler.
Bu geçici "bekliyor" mesajından kaçınmanın en kolay yolu önce tüm özelliklerinizi ölçmektir ve sonra tüm toleranslarınızı tüm özelliklerinizden sonrasına yerleştirmektir. Bu, tüm toleransların değerlendirmeye hazır olması ve kesinlikle bir "bekliyor" mesajı almamanızı sağlar.
Geometrik tolerans komutlarınızla ifadeler kullanırsanız bir "Bekliyor" sonucu almamak için bunları yordamınızda yeterince öteye yerleştirin.
PC-DMIS 2020 R2 eş zamanlı tolerans (SIMULTANEOUS_TOLERANCE) komutunu sundu. Bu komut yeni geometrik tolerans komutuyla çalışır. Bundan önce, PC-DMIS eş zamanlı değerlendirme (SIMULTANEOUS_EVALUATION) komutuna sahipti. XactMeasure komutuyla çalışmak için tasarlanmıştı. Yeni eş zamanlı tolerans komutu eş zamanlı değerlendirme komutundan farklı çalışır:
Eş Zamanlı Değerlendirme |
Eş Zamanlı Tolerans |
XactMeasure toleranslarının yürütme için işareti kaldırıldı (Komut Modu düzenleme penceresinde mavi). |
Geometrik toleranslar yürütme için hesaplandı (Komut modunda Düzen penceresinde beyaz). |
XactMeasure toleranslarının raporda hiçbir şeyi yoktu. |
Geometrik toleranslar her zamanki gibi raporlar ve rapordaki küçük bir not bunların eş zamanlı bir sete ait olduğunu bildirir. |
Eş zamanlı değerlendirme raporunun eş zamanlı sette toleransların tümünden tüm sonuçlara sahipti. |
Eş zamanlı tolerans raporda hiçbir şey üretmez |
Sürüm 2020 R1 veya öncesinden bir program açarsanız PC-DMIS şunu yapar:
Eş zamanlı değerlendirme komutlarını eş zamanlı tolerans komutlarına dönüştürür
XactMeasure toleranslarını geometrik tolerans komutlarına dönüştürür
Geometrik tolerans komutlarını yürütme için işaretler (Komut modunda Düzen penceresinde beyaz)
Eşzamanlı değerlendirme komutuna herhangi bir datuma referans verilmeyen bir çizgi profili belirtimi dahil edilirse PC-DMIS bunları bir yüzey profiline dönüştürür.
Geçiş hakkında ek bilgi için bkz. "XactMeasure'dan Geçiş".
