DimensionHistogram nesnesi, farklı her tolerans bölgelerinden her birinin içindeki sapma sayısını çubuk grafiği biçimde görüntüler.
Örnek Bir Histogram
Bir boyut form boyutunda olduğu gibi yalnızca tek yanlı tolerans değerine sahipse, PC-DMIS tolerans bandını sabit bir konumda değil, bir aralık olarak görüntüler. PC-DMIS, -TOL veya +TOL'u oluşan histogram'da görüntülemez, ancak bunun yerine üstte "TOLERANS BÖLGESİ"ni görüntüler ve ortalama değer için şunun gibi bir konum ekler:

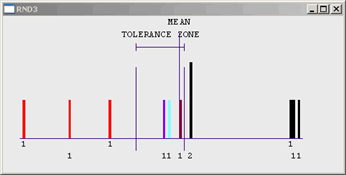

Tek Yanlı Toleranslı Bir Histogram Örneği
DimensionHistogram Nesnesini Ekleme
Yeni veya varolan bir etiket şablonu için Etiket Şablonu Düzenleyici'yi kullanın ve sonra BoyutHistogramı nesnesini ekleyip boyutlandırın, böylece etiket şablonunuz görüntüleme alanında istediğiniz gibi dikey ya da yatay olarak görüntülenir. Sonra, PC-DMIS'nin hangi koşullarda (hangi boyutlar için) o etiket şablonunu çağıracağını ve görüntüleyeceğini belirtmek üzere yeni veya varolan rapor şablonu için Kural Ağacı Düzenleyici iletişim kutusunu kullanın. Bunun nasıl yapılacağı hakkında bilgi için bu bölümdeki "Kural Ağacı Düzenleyici Hakkında" konusuna bakın.
DimensionHistogram nesneleri, sadece özelliklerinin tek tek vuruşları kullanılarak doğrudan hesaplanan Konum Yer ve Kiplenim boyutları gibi boyutlar için kullanılabilir.
Histogram Renklerini Değiştirme
Bu tolerans bölgelerinin nasıl tanımlandığını görmek için veya her bir tolerans bölgesini temsil eden rengi değiştirmek için, "CAD Görünümünü Düzenleme" bölümündeki "Boyut Renklerini Düzenleme" konusuna bakın.
Özellikler
Bu nesneye özgü özellikler aşağıda listelenmiştir.
TaramaStili
"Elips Nesnesi" konusunda açıklananla aynıdır.
