Esnek Fikstürleme sisteminizi ve kullanılacak sütun türünü tanımladığınızda, PC-DMIS'de fikstür konumlarını oluşturabilir ve konumlandırabilirsiniz.
Ekle | Donanım Tanımı | Fikstür menü seçeneği Fikstürler Oluştur / Fikstür Değiştir iletişim kutusunu açar.

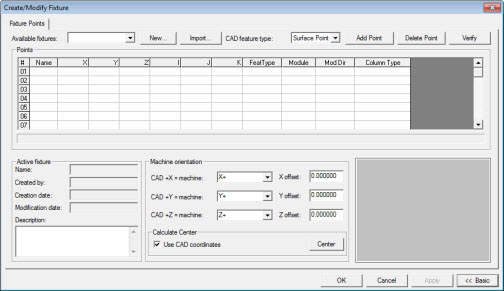

Fikstür Oluştur/Değiştir iletişim kutusu
Bu iletişim kutusunu parçayla bağlantı kuracak şekilde sütunlar oluşturmak ve konumlandırmak için kullanabilirsiniz. Bir fikstür yükledikten veya oluşturduktan sonra Tamam veya Uygula'yı tıklatırsanız, PC-DMIS ölçüm yordamınıza bir LOADFIXTURE komutu ekler. Bu komut seçili fikstür tanımını yükler ve kullanır.
Esnek Fikstürlemenin açıklaması için ve fikstürleme tercihlerini ayarlama hakkında bilgi için, "Fikstürleme Sistemi Ayarını Kullanma" konusuna bakın.
PC-DMIS'de bir fikstür oluşturmadan ve konumlandırmadan önce, fikstürü kullanacağınız makinede kullanılacak olanla eşleşen bir prob tanımlamanız gerekir. LOADPROBE ve TIP komutları Düzen penceresindeyken fikstürler oluşturabilirsiniz.
Fikstür Noktaları sekmesini bir fikstürü tam olarak tanımlamak ve dağıtmak için kullanabilirsiniz. Bu sekmeyle fikstür tanımlamaları oluşturabilir ve yönetebilir ve fikstür sütunlarını konumlandırabilirsiniz, böylece uygun ölçüm için parçanızı uygun şekilde tutabilirler.
Standart bir fikstür tanımı bu bilgiyi içerir:
Fikstür adı
Fikstür temas noktası konumları (XYZ ve IJX değerleri)
Özellik Türü
Modül ofseti türü ve bilgi
Sütun adı
Fikstür oluşturma tarihi, değiştirme tarihi ve yazar bilgileri
Makine yönü
Bu iletişim kutusunu, aşağıdaki konularda prosedürler gerçekleştirmek için kullanın.
Aşağıdaki prosedürü, her fikstür noktasının parametrelerini düzenlemek için kullanın:
Noktayı seçmek için sol düğmeyi tıklatın.
Seçilen noktanın özelliklerini almak için vurgulanan çizginin herhangi bir yerini sağ tıklatın.
Fikstür noktalarının özellikleri:
Değiştirme önizlemesi iletişim kutusu veya bilgisi ile vektör bul
Vektör çevir
CAD'de göster
Yeniden konumlandırma için Seç veya Kaldır, (F3) geçişi
Nokta sil
Modül Özellikleri
DCC Fikstürleme sistemleriyle çalışmak için Sistem V seçeneğini LMS lisansınızda veya bağlantı noktası kilidinizde programlamanız gerekir ve Manüel Fikstürleme sistemlerinde 5 Benzersiz seçeneğini programlamanız gerekir.
Daha fazla bilgi için:
Yeni Bir Fikstür Tanımı Oluşturmak İçin
Fikstür Noktaları Belirtmek İçin
Varolan Bir Fikstür Tanımını Görüntülemek veya Değiştirmek İçin
Fikstür Tanımı Doğrulamak İçin
Parçada Fikstür Öğeleri Konumlandırmak İçin
Esnek Fikstürleme İçin Grafik Görüntüleme
