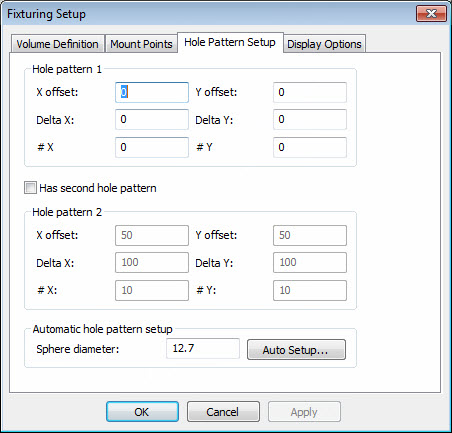

Fikstür Ayarı iletişim kutusu - Delik Deseni Ayarı sekmesi
Manuel (mekanik) sistemler için delik deseninin özelliklerini belirtin. Delik deseni, sütunun takıldığı tabladaki diş açılmış delikleri ifade eder. Sütun, sütun tabanına takılı kaydırıcıda tanımlanan bir aralık içinde kayabilir. Sütun, delik desenindeki dişli deliklerden birine vidalanan bir ilaveye kenetlenir. En fazla iki normal deseniniz olabilir.
Delik desenlerini tanımlamak için aşağıdaki yöntemlerden birini izleyin:
Yöntem 1
Desendeki ilk deliğin merkezini tanımlamak için X ofseti ve Y ofseti değerlerini belirtin. Bu, kalibrasyon/ölçüm yoluyla yapılabilir.
X ve Y hatvesini temsil eden Delta X ve Delta Y değerlerini tanımlayın.
X yönünde (#X) ve Y yönünde (#Y) satır sayısını girin.
Yaptığınız değişiklikleri kabul etmek için Tamam veya Uygula'yı tıklatın.
Yöntem 2
Otomatik delik deseni ayarı alanında Küre çapı değerini belirtin. Bu, otomatik ayar sürecinin bir parçası olarak kalibre edilen ucunuzun ölçtüğü kürenin çapını sağlar. Küre, desenin ön deliğine takılır. Kürenin merkezini ölçme, ön deliğin XY konumunu belirler.
Bir veya daha fazla deseni kalibre etmek için yönlendirmeli prosedüre erişmek için Oto Ayar düğmesini tıklatın.
Ekran görüntüleri sırasında özetlenen (HolepatternSetup1 şekilde HolePatternSetup5 arası) yönlendirmeli prosedürü izleyin.
