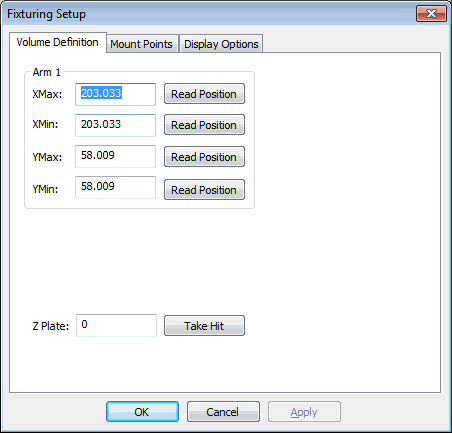

Fikstür Ayarı iletişim kutusu - Hacim Tanımı sekmesi
Hacim Tanımı sekmesi, Esnek Fikstürleme sisteminizde kullandığınız her kol için ölçüm hacmini tanımlar. Hacmi tanımlamak için, makineyi X ve Y eksenleri için minimum ve maksimum konumlara götürün ve XMaks, XMin, YMaks ve YMin değerlerini almak için Konumu Oku öğesini tıklatın. Değerleri bu kutulara el ile de yazabilirsiniz.
Z Plakası değeri, fikstürleme bileşenlerinin takılı olduğu taban plakasının yüksekliğini temsil eder. Vuruş Al düğmesini tıklatın ve taban plakasından bir vuruş alın. Vuruş Al düğmesi Yürütme iletişim kutusunu görüntüler.

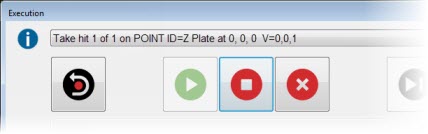

Yürütme iletişim kutusu
Z Plakasında bir vuruş almak için talimatları izleyin. Bu, Z Plakası değerini iletişim kutusu içine ekler. Ayrıca, bu değeri manüel olarak da düzenleyebilirsiniz.
