Özellikler iletişim kutusu – Modül sekmesi

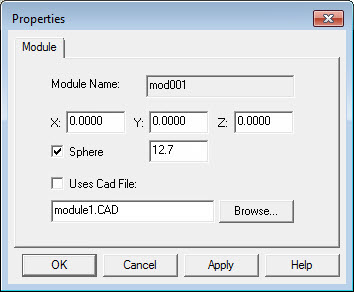

Özellikler iletişim kutusundaki Modül sekmesi konumu, küre boyutunu ve modülün CAD dosyalarını belirtmenizi sağlar.
Modül Adı - Modüle verilen adı gösterir. Bir fikstür oluşturduğunuz modülü tanımlar.
XYZ - Sütun küresi merkezinden temas noktasına (veya modül üzerindeki temas noktası küre ise kürenin merkezine) modülün ölçülen ofsetlerini tanımlar. Modülün bitiş noktası, varsa modül küresinin merkezidir veya "netpad" modülü durumunda modülün kendisinde veya dışında tanımlanan herhangi bir noktadır.
Küre - Modüldeki temas noktasının küre olup olmadığını belirler. Sağındaki kutu "temas noktası" küresinin çapını belirler.
Cad Dosyası Kullanır - PC-DMIS'in Grafik Görüntüleme penceresinde görüntülemek için özel bir CAD modelini bu modülle ilişkilendirmesi gerekip gerekmediğini belirler. Özel bir CAD modeli oluşturmak için, "Özel Bir CAD Modeli Oluşturma" konusuna bakın. Bu onay kutusunu seçerseniz Cad Dosyası Kullanır kutusunda CAD adını belirtmeniz gerekir.
Cad Dosyası Kullanır onay kutusunun altındaki kutu, bu modülü temsil etmekte kullandığınız CAD dosyasını tanımlar. Bilgisayarınızda CAD dosyasını bulmak için Gözat düğmesini kullanabilirsiniz. Seçilen dosya adı kutuda görünür. PC-DMIS ile kullanılacak bir CAD dosyası oluşturma hakkında bilgi için "Özel Bir CAD Modeli Oluşturmak İçin" konusuna bakın.
Bu modül için yaptığınız değişiklikleri uygulamak için Uygula'yı tıklatın.
Tüm fikstür özelliklerini değiştirmeyi bitirdiğinizde Tamam'ı tıklatın.
