Bir 2B grafik görüntüsü ve makinedeki fikstürleme sistemi durumunun metin değerlerini gösteren bir bölüm sağlayan bir Monitör görünümünü görüntüleyebilirsiniz.
Monitör penceresini açmak için, Fikstürleme Sistemi Ayarı penceresinden, Monitör'ü tıklatın.

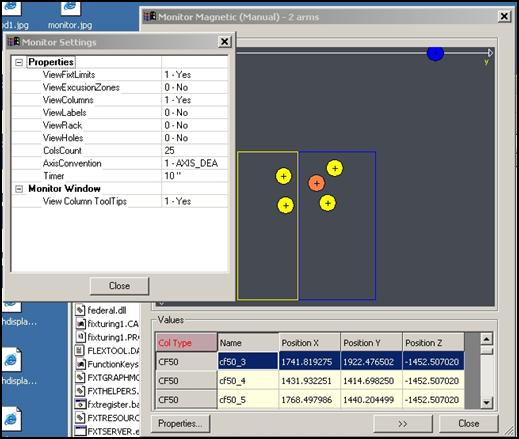

Monitör görünümü ve Monitör Ayarları iletişim kutusu
Grafik Görüntüleme - Bu alan yazılımın her sütunu 2B bir görünümde farklı renklerle görüntülediği yerdir. Farenizi bu görünümde bir sütunun üzerine getirirseniz, yazılım sütun türü görüntüler. Sütunlar, plakalar, istisna bölgeleri ve diğer özellikler ile ilgili bilgiler de görünür.
Değerler - Grafik görüntünün altında Değerler alanını görüntülemek için >> düğmesini tıklatın. Değerler alanı tüm sütunlar için güncellenen tür, ad ve konum bilgilerini listeler. Sütun bilgilerine gözatmak için, kaydırma çubuğuyla listeyi kaydırabilir veya >> düğmesini tıklatabilirsiniz.
Özellikler - Bu düğme Monitör Ayarları iletişim kutusunu açar. Bu iletişim kutusunu görünen öğeleri ve nasıl görüneceklerini tanımlamak için kullanabilirsiniz. Bu iletişim kutusundan aşağıdaki özellikleri gösterebilir (1 - Evet) veya gizleyebilirsiniz (0 - Hayır):
Özellikler Alanı
ViewedFixtLimits - Fikstür sınırları
ViewExclusionZones - İstisna bölgeleri
ViewColumns - Sütunlar
ViewLabels - Etiketler
ViewRack - Raf
ViewHoles - Delikler
SütunSayısı - Sütun sayısıdır. Bu değeri değiştiremezsiniz.
AxisConvention - Sadece dikey CMM'ler için doğru eksen dönüştürmesi budur.
Zamanlayıcı - Monitör görünümünde fikstürleme bilgilerinin saniye cinsinden güncellenme süresi.
Monitör Pencere Alanı
Sütun Araç İpuçlarını Görüntüle - Sütunlarda araç ipuçlarını açar veya kapatır. 1-Evet, işaretçiyi bir sütun üzerine getirdiğinizde bu öğenin görüneceği anlamına gelir.
Monitör görünümünde bu bilgileri güncellemek uzun zaman alan bir işlem olabilir.
