Maks Olay Açısı'nı Kullanan 2B Özellikler

Lazer Otomatik özelliklerinin bir Yatay bir de Dikey kırpma bölgesi bulunur. PC-DMIS başlangıçta kırpma bölgesindeki tüm taranan noktaları değerlendirir.

2B özellikler (Daire ve Yuvalar) için bu ayar, taranan her noktanın tahmini normali özellik kuramsal Yüzey Normaliyle karşılaştırılır.

PC-DMIS, özelliği ölçerken bu açının dışında kalan bir vektöre sahip noktaları hariç tutar.

Her iki taraftan taranan sac parçasında bir lazer Otomatik Daire oluşturuldu.

Özellik Çıkartma - Dikey kırpma bölgesi, bu durumda sac kalınlığından daha büyük olan parça sapmalarını içerecek şekilde ayarlanır.

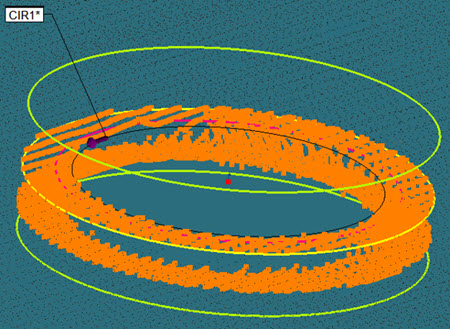

Bu görüntüde, hiç Maks olay açısı kullanılmamıştır:

Taranan noktaların normalleri dikkate alınmadığından, çıkarılan daire parçanın her iki yanından verileri kullanır.

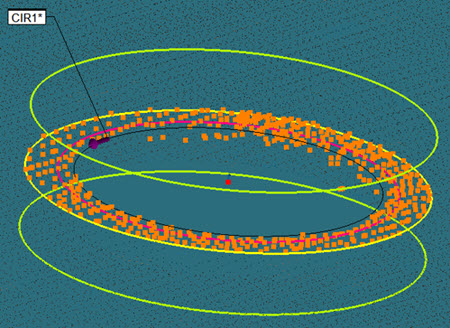

Bu görüntüde, 75 derecelik bir Maks olay açısı kullanılmamıştır:

Kırpma bölgesindeki her noktanın tahmini normali lazer Otomatik Dairesi, yüzey kuramsal vektörü ile karşılaştırılır. PC-DMIS, öznitelik hesaplaması için bu açının dışında kalan vektörlü noktaları kullanmaz.
