Maks Olay Açısı'nı Kullanan 3B Özellikler

Lazer Otomatik özelliklerinin bir Yatay bir de Dikey kırpma bölgesi bulunur. PC-DMIS başlangıçta kırpma bölgesindeki tüm taranan noktaları değerlendirir.

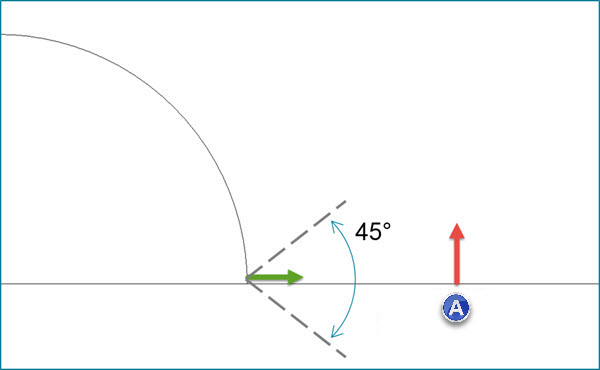

3B özellikler (Yüzey Noktası, Düzlem, Silindir, Koni ve Küre) için bu ayar taranan her noktanın tahmini normalini özellik kuramsal normaliyle veya bir CAD modeli kullanılıyorsa CAD yüzeyi vektörüyle karşılaştırır.

PC-DMIS, özelliği ölçerken bu açının dışında kalan bir vektöre sahip noktaları hariç tutar.

Her iki taraftan taranan sac parçasında bir lazer Otomatik Yüzey Noktası oluşturuldu.

Özellik Çıkartma - Dikey kırpma bölgesi, bu durumda sac kalınlığından daha büyük olan parça sapmalarını içerecek şekilde ayarlanır.

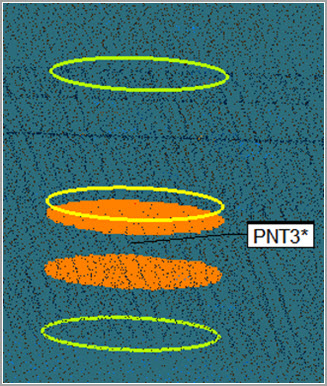

Bu görüntüde, tarama Maks olay açısını kullanır:

Taranan noktaların normalleri dikkate alınmadığından, çıkarılan nokta parçanın her iki yanından verileri kullanır.

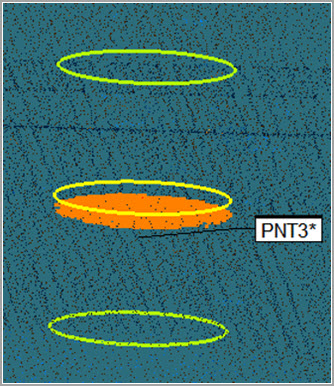

Bu görüntüde, 60 derecelik tarama Maks olay açısını kullanır:

Yazılım, kırpılan noktadaki her noktanın tahmini normalini lazer otomatik yüzey noktası kuramsal normaliyle karşılaştırır. PC-DMIS, özellik hesaplaması için bu açının dışında kalan noktaları kullanmaz.

Kürenin lazer çıkarması, bitişik yüzeyleri dışlamak için önceden ek adımlarda ve manüel seçimde gerekliydi.

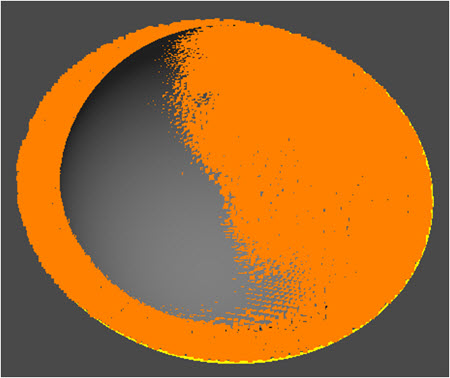

Bu görüntüde, hiç Maks olay açısı kullanılmamıştır:

PC-DMIS, küre hesaplamaları için bitişik düzlemden gelen verileri kullanır.

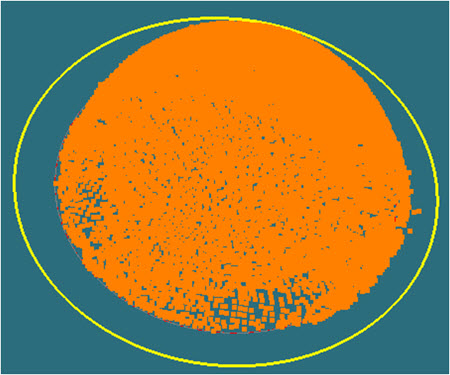

Bu görüntüde, 60'lık bir Maks olay açısı kullanılmamıştır:

PC-DMIS birkaç dış nokta içerir.

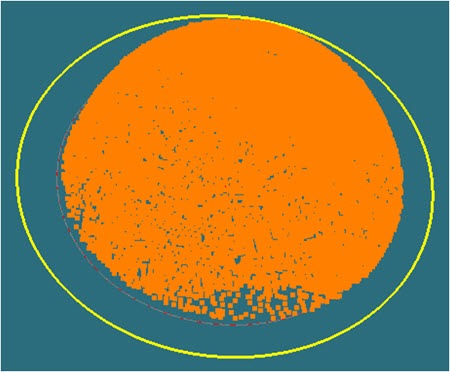

Bu görüntüde PC-DMIS, 45 derecelik bir Maks geliş açısı kullanır:

Bu son örnekte, gerçek küre verileri en iyi temsil edilir.
