Bir lazer otomatik dairesinin bir parçasını ölçebilirsiniz. Şu durumlarda bir dairenin bir parçasını ölçmeniz gerekebilir:
Başlangıç ve bitiş açıları CAD modelinde zaten tanımlanmış.
CAD modelinde tam bir daire tanımlanmış, ancak gerçek nokta bulutu verileri tutarsızsa.
Başlangıç ve bitiş açıları CAD modelinde yanlış şekilde tanımlanmış olabilir.
Bir parçayı ölçmek için kullanabileceğiniz özellikler ve parametreler şunlardır:
PC-DMIS'in başlangıç ve bitiş açılarını öğrenebilmesi için CAD modelini bir kere tıklatın.
Başlangıç ve bitiş açılarını tanımlayın. Otomatik Özellik iletişim kutusunun Ölçüm Özellikleri alanındaki Başlangıç Açısı ve Bitiş Açısı kutularına açıları yazabilirsiniz. Bu kutular hakkında daha fazla bilgi için bkz. "Daireye Özel Parametreler".
Yön (saat yönünde veya saatin tersi yönde) dahil lazer otomatik dairesinin tüm özelliklerini düzenleyin. Daha fazla bilgi için bkz. "Daireye Özel Parametreler".
Bir parçanın tamamını temsil eden nokta bulutu milyonlarca nokta içerebilir. PC-DMIS tüm parametreleri segregasyon yordamına geçirir. Segregasyon yordamı, verilen nokta bulutunun bir alt kümesini oluşturan bir kod parçasıdır. Yatay ve dikey kırpma parametreleri alt küme olacaktır. PC-DMIS sonra bu alt kümeden geometrik öğeyi ayıklar. Bu, nokta bulutunun tamamından daha kolay ve daha hızlıdır.
Komut Modu Örneği
Komut modundaki Düzen penceresi örneği:
CIR_PARA_1 =FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
SHOW FEATURE PARAMETERS=YES
SURFACE=THICKNESS_NONE,0
RMEAS=NONE,NONE,NONE
GRAPHICAL ANALYSIS=YES,0.5,0.01,0.01
SHOW_LASER_PARAMETERS=YES
REFERENCE ID=COP1
HORIZONTAL CLIPPING=2,VERTICAL CLIPPING=1
RINGBAND=ON,INNER OFFSET=0.5,OUTER OFFSET=1.5
OUTLIER REMOVAL=OFF
REMOVE POINTS WITH NORMALS OUTSIDE=OFF
Özet Modu Örneği
Özet modundaki Düzen penceresi örneği:
FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
CAD Seçimi Örneği
Otomatik Özellik iletişim kutusu, CAD modeli ve Düzen penceresi örneği:

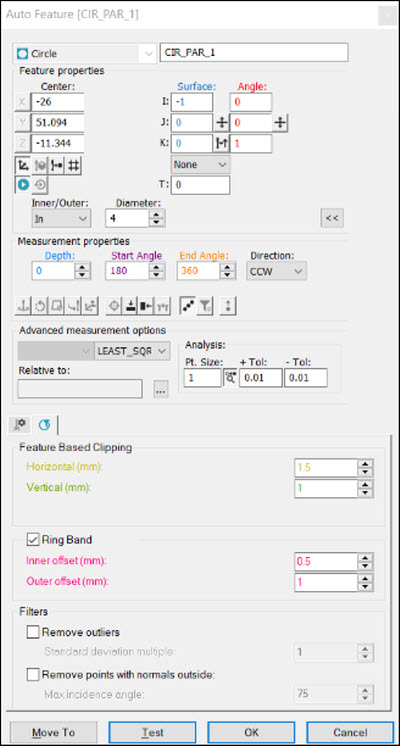

Otomatik Özellik iletişim kutusu

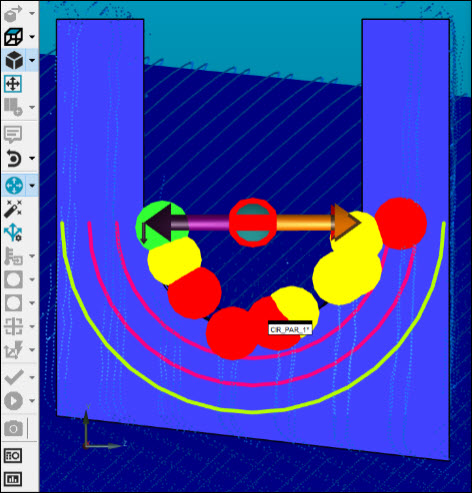

CAD modeli

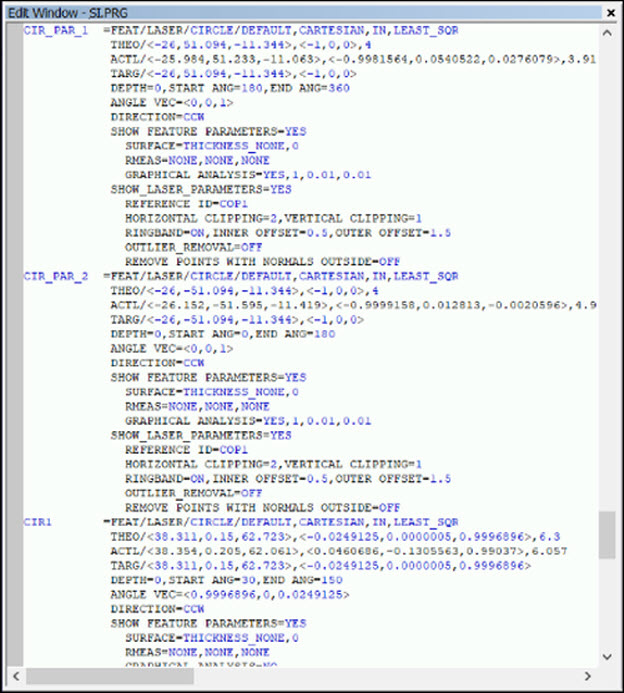

Düzen Penceresi
Parça Değişimi Örneği
Parça değişimini kaldırmaya yönelik Otomatik Özellik iletişim kutusu, CAD modeli ve Düzen penceresi örneği:

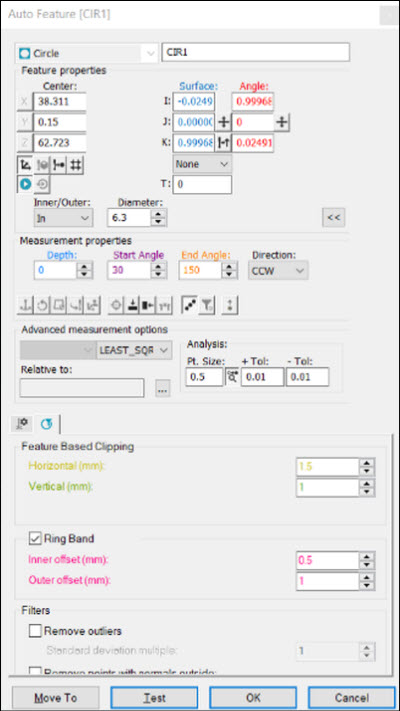

Otomatik Özellik iletişim kutusu

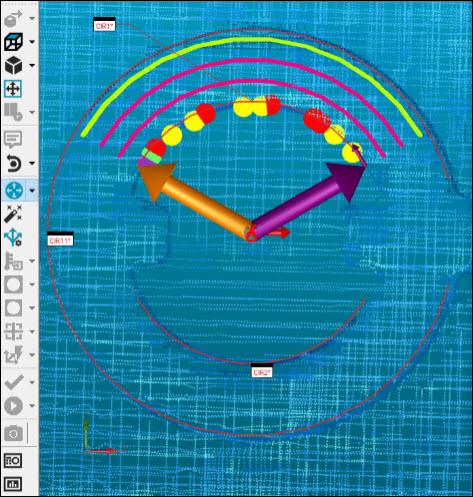

CAD modeli

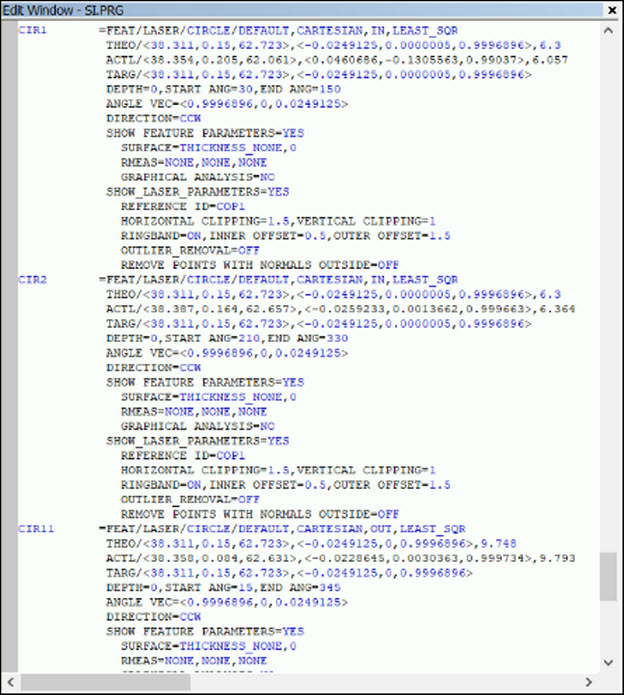

Düzen Penceresi
