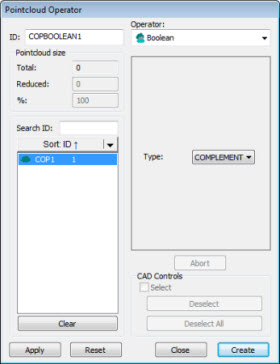

Nokta Bulutu Operatörü iletişim kutusu - Boole Operatör
Yazılım bu işlemi seçtiğiniz bir veya iki operatöre veya COP komutuna uygular.
Boole operatörü, yalnızca bir COP'tan veya aynı COP'a başvuran komutlardan gelen verilerle çalışır. Farklı COP'lardaki veriler arasında boole işlemlerine izin verilmez.
Örneğin, ölçüm yordamınızda farklı nokta bulutu verileri setleriyle tanımlanan COP1 ve COP2 adlı iki nokta bulutunuz olduğunu varsayalım. COP1'den COPSELECTION1 ve COPSELECTION2 olarak etiketlenmiş iki COPSELECTION nesnesi oluşturursanız, tümü aynı veri setinden oluşturuldukları için COP1'de ve COPSELECTION nesnelerinden birinde veya her ikisinde de Boole operatörünü kullanabilirsiniz. Ancak, farklı bir nokta bulutu veri setini temel aldığı için COP2 nesnesini kullanamazsınız.
PC-DMIS, aynı veri setini paylaştıkları sürece, Boole komutu COP referanslarını Düzen penceresinde elle değiştirmenize izin verir. Aynı veri setini paylaşmıyorlarsa, PC-DMIS referansı tekrar orijinal referansa değiştirir.
Boole işlemini bir nokta bulutuna uygulamak için Nokta Bulutu araç çubuğunda Nokta Bulutu Boole İşlemi'ni (
) tıklatın.
Boole Operatörü aşağıdaki seçeneği kullanır:
Tür - Bu, Boole türü seçeneklerin bir listesidir. Listeden uygulamak istediğiniz bir tür seçin:
COMPLEMENT – Bu tür, seçili tek komutta görünmeyen noktaları üretir.
BİRLEŞTİR - Seçilen iki komuta uygulandığında, bu tür bu komutlardaki tüm noktaları içeren bir veri noktaları kümesi oluşturur.
INTERSECT – Bu tür, iki seçili komutta aynı konumlara sahip veri noktaları kümesini üretir.
FARK - Bu tür seçilen birinci komuttan seçilen ikinci komutla ortak olan tüm noktaları çıkarır.
Komutu düzenledikten sonra Düzen penceresine bir COP/OPER,BOOLEAN komutu eklemek için Oluştur'u tıklatın.
Örnek:
COPBOOLEAN1=COP/OPER,BOOLEAN,UNITE,SIZE=0
REF,COPOPER2,COPOPER3,,
