Grafik Görüntüleme penceresinde bir CAD modeli ölçüm yordamında ise bir AĞ komutu bulunduğundan emin olun. Bu öğelere, bir ağı CAD ile hizalamak için ihtiyaç vardır.
Ekle | Ağ | Hizalama menü seçeneğini seçin veya Ağ araç çubuğunda Ağ Hizalama düğmesini (
) seçin. Düzen penceresinin Komut modunda ALIGNMENT/START ile ALIGNMENT/END komutları arasında MESHCADBF komutunu yazarak da bu iletişim kutusuna erişebilirsiniz. Ağ/CAD hizalaması iletişim kutusu açılır:
Ağ/CAD Hizalama iletişim kutusu
Ağ/CAD Hizalaması iletişim kutusunun tam açıklaması için PC-DMIS Laser dokümantasyonundaki "Ağ/CAD Hizalaması İletişim Kutusu Açıklaması" konusuna bakın.
CAD modeli ve ağın geçici ve ayrılmış ekran görünümü, Grafik Görüntüleme penceresinde görüntülenir. Hizalamanın yapıldığını görmeniz için bu bölünmüş ekran görünümü kullanabilirsiniz. Referans açılır listesinden referans noktanızı seçin; genellikle, ya CAD modelinin kendisi ya da tanımlanmış bir ağ kullanılabilir. Ağ seçili referansa hizalanır.

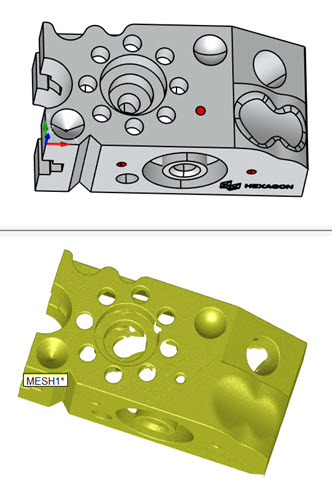

CAD modelini üstte, ağı altta gösteren bölünmüş ekran görünümü
Ölçüm yordamınızda birden fazla ağ varsa Ağ listesinden ağı seçin.
Hizalamayı gerçekleştirin:
Otomatik bölümünde, Hesapla düğmesini tıklatın. Bunu yalnızca parçanın harici yüzlerinin tam taraması olduğunda kullanmanız gerekir. Bu, otomatik olarak Ağın CAD'e bir hizalamasını ve ayrıca hizalama oluşturulurken düzeltme gerçekleştirir.
Otomatik hesapla iyi bir hizalama hesaplamazsa kaba bir hizalama yapmak için Nokta Çiftleri alanını kullanın. Bu, zaten kapatılmadıysa ağı CAD'e yeterince yakınlaştırır. Sonra hizalamayı gerekirse daha fazla ayarlayabilirsiniz. Ağ tamam değilse veya bir fikstür, tablo veya başka bir benzer özelliğe ait taranan verileri içeriyorsa bu hizalama türünü kullanmanız gerekir.

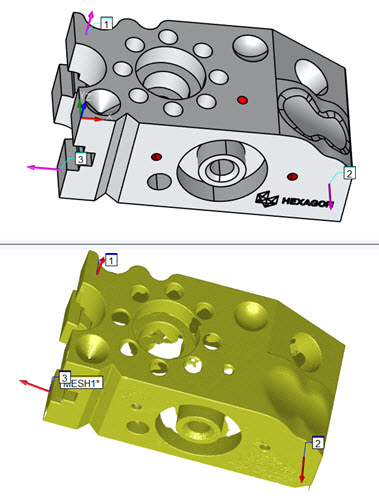

Ağ üzerinde istediğiniz sayıda noktayı tıklayın.
CAD modeli üzerinde ilgili konumları tıklayın.
Modelin farklı alanlarında ne kadar çok nokta alırsanız kaba hizalama o kadar iyi olur.
Yaklaşık hizalamayı oluşturmak için Hesapla'yı tıklayın.

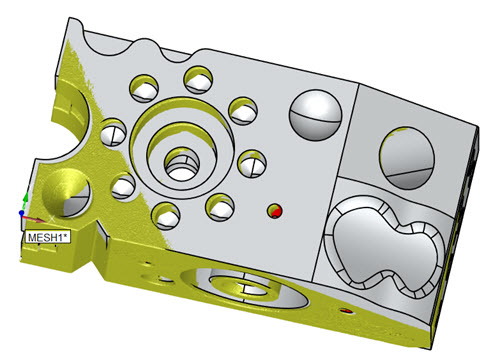

Sonra, hizalamanızı iyileştirmek istediğiniz zaman Hizalamayı Düzenle alanını kullanın. Bu, ağı CAD modelinize yaklaştırır. İyi bir ince hizalama elde etmek için ağ noktaları, ilk kaba hizalama boyunca CAD noktalarına yeteri kadar yakın olmalıdır.
Toplam Noktalar kutusunda, her yinelemede kullanılacak rastgele örnek noktaların toplam sayısını tanımlayın.
Maksimum Yineleme kutusunda yineleme sayısını tanımlayın.
Maksimum StndSapma kutusunda, ağdaki noktalar ve CAD modeli arasındaki otomatik hizalama yürütmesi için maksimum standart sapmayı tanımlayın. Otomatik hizala komutu yürütüldüğünde, Ağ/CAD sapmalarının standart sapması tanımlanan maksimum değerden büyükse, daha iyi bir hizalama elde etmek için nokta çiftlerini seçebilirsiniz. Varsayılan -1 değeri, sınırsız bir izin verilen standart sapmaya eşdeğerdir.
En uygun yordamlarında kullanmak için noktaların CAD'den maksimum uzaklığını tanımlayın. Varsayılan değer 0'dır. Bu durumda, ağın boyutuna göre dahili bir maks mesafe kullanılır.
Hizalamayı düzenlemek için Hesapla'yı tıklayın.
Ağın bir kısmı CAD ile düzgün hizalanmazsa Geri Al düğmesini tıklatabilir ve ek parametreler ile aynı hizalama türünü kullanarak hizalamayı yeniden hesaplayabilirsiniz veya farklı bir hizalama deneyebilirsiniz.
Bir sac parçasını temsil eden bir yüzey modeliniz varsa ve ofset yüzlerine hizalamak istiyorsanız, sac parçasının sabit kalınlığını temsil eden bir Ofset değeri tanımlayın.
Ağın CAD ile ne kadar iyi hizalandığını görmek için Sonuçlar alanını kullanın. Gerekirse hizalamayı iyileştirmek için Ofset veya İnce Hizalama değerlerinde değişiklikler yapın. Herhangi bir değişiklik yapılırsa, yeni değerlerle hizalamayı yeniden oluşturmak için Hesapla düğmesini tıklattığınızdan emin olun.
Hizalamadan memnun kaldıysanız, Oluştur'u tıklayın. PC-DMIS, geçici bölünmüş ekran görünümünü kapatır ve MESHCADBF komutunu Düzen penceresine yerleştirir. Düzen penceresi komutu hakkında bilgi için "MESHCADBF Komut Modu Metni" konusuna bakın.

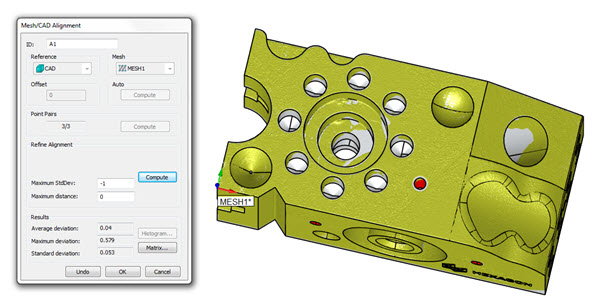

Tamamlanmış ağdan CAD'e hizalama örneği
