Bir Ağ Gözü Özelliği Oluşturma

Ağ Oluştur iletişim kutusundan bir Izgara Ağ veya 3B Ağ oluşturabilirsiniz.

Bu seçeneği kullanmak veya görüntülemek için Ağ lisansı etkinleştirilmelidir.

3B Ağ tercih edilen yöntemdir ve tipik olarak daha iyi bir ağ oluşturur. Izgara Ağ yönteminin tasarımı, orijinal COP'nin Nokta Bulutu Ağ Görüntüsü seçeneğini kullandığı durumda kullanmanıza yöneliktir. Izgara Ağ yöntemini bir COP ile kullandığınızda ve Ağ Görüntüsü seçeneğini kullanarak tarama yapmadığınızda, sonuç tamamlanmamış veya iyi tanımlanmamış bir ağ olabilir. Ağ oluşturma zaman alan bir işlemdir.

Nokta Bulutu Görünümü seçenekleri hakkında ayrıntılı bilgi için, bu dokümantasyonda "Nokta Bulutu Görüntüleme Alanı" konusuna bakın.

Ağ Komutu iletişim kutusunu görüntülemek için Ana menüden Ekle | Ağ | Özellik öğesini seçin. Ağ araç çubuğundaki (Görünüm | Araç Çubukları | Ağ) Ağ düğmesinden () de bu seçeneğe erişebilirsiniz. PC-DMIS Ağ Komutu iletişim kutusunu görüntüler.

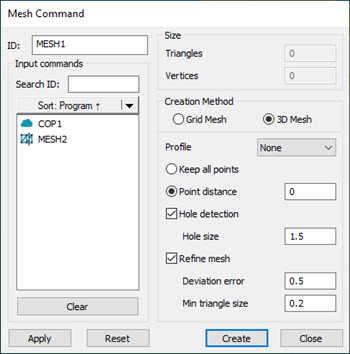

Ağ Komutu iletişim kutusu - 3B Ağ Komutu Oluşturma Yöntemi

Listeden birlikte ağ gözü oluşturulacak özellikleri ve nokta bulutlarını seçin.
Oluşturma Yöntemi bölümünden 3B Ağ seçeneğini seçin.
Ağ Gözü parametreleri bölümündeki seçenekleri gerektiği gibi güncelleyin:

Profil - Bu seçenek, önceden yapılandırılmış ağ oluşturma ayarları listesinden seçim yapmanızı sağlar:

Hiçbiri - Bu, tüm ağ özelliklerini elle ayarlamanıza izin veren varsayılan seçenektir.
Hızlı - Bu önceden yapılandırılmış ağ seçeneği en hızlı şekilde ağ oluşturmayı sağlar.
Normal - Bu önceden yapılandırılmış ağ seçeneği, Hızlı seçeneğinden daha yavaş ve daha ayrıntılıdır.
Ayrıntılı - Bu önceden yapılandırılmış ağ seçeneği, Normal ağ seçeneğinden daha yavaştır ancak daha ayrıntılıdır.

Profil listesinden Hızlı, Normal veya Ayrıntılı seçimini yaptığınızda, PC-DMIS iletişim kutusunun bu alanındaki tüm manuel ayarları gizler.

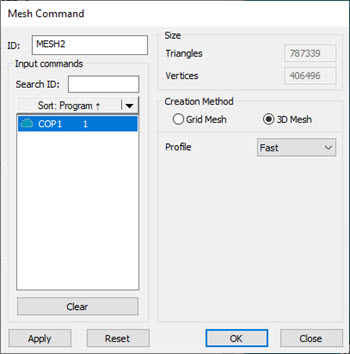

Hızlı profil seçeneğinin seçili olduğunu gösteren Ağ Komutu iletişim kutusu

"Daha ayrıntılı" olarak tanımlanan Profil seçenekleri, PC-DMIS'in önceki profil seçeneğine göre CAD modelinizin deliklerin ve yüksek eğrilikli alanlarının etrafında daha fazla sayıda üçgen oluşturduğu anlamına gelir.

Tüm noktaları tut - Bu seçeneği seçtiğinizde, PC-DMIS ağı oluşturmak için nokta bulutundaki tüm noktaları kullanır.

Tüm noktaları tut seçeneğini kullandığınızda, nokta bulutu ağını oluşturmak için PC-DMIS daha çok işleme zamanına ihtiyaç duyar.

Nokta mesafesi - Bu değer yazılımın ağdaki her bir üçgenin kenarlarını oluşturmak için kullandığı komşu noktalar arasındaki minimum mesafeyi tanımlar.

Nokta mesafesi seçeneği varsayılan ve tercih edilen ayardır. Bu seçeneği seçtiğinizde, PC-DMIS ağ üzerine bu boyutta bir "ızgara" yansıdır ve her ızgara öğesinden SADECE en iyi noktaları alır.

Delik algılama onay kutusu - Bu onay kutusunu seçtiğinizde, PC-DMIS, Kenar Boyutu değerine göre noktaların ne zaman dışlanacağını belirler.

Delik boyutu - Bu ayar tarama sırasındaki minimum delik veya boşluk boyutunu tanımlar. Bu seçenek hakkında ayrıntılı bilgi için bu dokümantasyonda "Veri Filtreleme Alanı" konusuna bakın.

Ağı düzelt onay kutusu - Bu onay kutusu seçildiğinde, aşağıdaki parametreler oluşturulmakta olan ağı düzgünleştirir:

Sapma hatası - Girilen değer, noktaların ağ yapısından ne kadar uzağa sapabileceğini belirler ve ağa eklenebilir.
Min üçgen boyutu - Girilen değer, değerlendirilmekte olan noktalara göre bir üçgenin minimum boyutunu belirler.

Ağ Gözü Komutu iletişim kutusunda yapılan değişiklikleri uygulamak için Uygula'yı tıklatın. Yeni bir Ağ komutu oluşturmak için Oluştur'u tıklatın.

Ağ Komutu iletişim kutusunu görüntülemek için Ana menüden Ekle | Ağ | Özellik öğesini seçin. Ağ araç çubuğundaki (Görünüm | Araç Çubukları | Ağ) Ağ düğmesinden () de bu seçeneğe erişebilirsiniz. PC-DMIS Ağ Komutu iletişim kutusunu görüntüler.

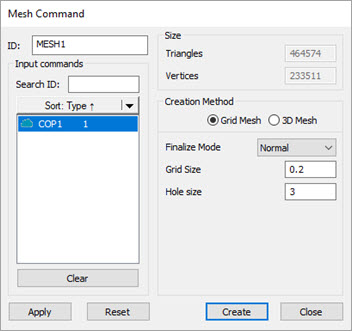

Ağ Komutu iletişim kutusu - Izgara Ağ Komutu Oluşturma Yöntemi

Boyut bölümünde Ağ Gözü özelliğinizde tanımlanan, üçgen ve tepe sayısı ayrıntılandırılır.

Oluşturma Yöntemi bölümü Izgara Ağ ile 3B Ağ oluşturma yöntemleri arasında seçim yapmanızı sağlar.

Listeden birlikte ağ gözü oluşturulacak özellikleri ve nokta bulutlarını seçin.
Oluşturma Yöntemi bölümünden Izgara Ağ seçeneğini seçin.
Listeden Sonlandırma Modu seçeneğini seçin. Belirlediğiniz seçenek PC-DMIS'in ağ görüntüsünü azaltma ve düzleştirme miktarını tanımlar. Mevcut seçenekler şunlardır:

Hassas (en az miktarda düzleştirme)
Normal
Düzgün (en çok miktarda düzleştirme)

Bu seçenek hakkında ayrıntılı bilgi için bu dokümantasyonda "Nokta Bulutu Görüntüleme Alanı" konusuna bakın.

Izgara Boyutu değerini girin. Bu, ağ görüntüsü ızgarasındaki her bir üçgenin boyutunu tanımlar. Bu seçenek hakkında ayrıntılı bilgi için bu dokümantasyonda "Nokta Bulutu Görüntüleme Alanı" konusuna bakın.
Delik Boyutu değerini girin. Bu ayar tarama sırasındaki minimum delik veya boşluk boyutunu tanımlar. Bu seçenek hakkında ayrıntılı bilgi için bu dokümantasyonda "Veri Filtreleme Alanı" konusuna bakın.
Ağ Gözü Komutu iletişim kutusunda yapılan değişiklikleri uygulamak için Uygula'yı tıklatın. Yeni bir Izgara Ağ komutu oluşturmak için Oluştur'u tıklatın.
