Çap - Bu kutudaki değer silindirin çapını tanımlar.
Uzunluk - Bu kutudaki değer silindirin ekseninin uzunluğunu (yükseklik) sağlar. Uzunluk parametresi yalnızca bir nominal olarak geçerlidir. Yazılım aslında uzunluğu ölçmez.
İç/Dış - Bu parametre silindirin bir iç silindir (delik) veya dış silindir (bir mil dahil) olduğunu tanımlar.
Diğer çoğu lazer Otomatik özelliklerinin aksine, Prob Araç Kutusu'nun Lazer Tarama Özellikleri sekmesindeki Aşırı Tarama değeri için negatif değerler kullanmanız gerekir.
Bu, silindir ekseninde silindirik bölge boyunca ölçüm yapmayı sınırlar.
Derinlik - Bu parametre silindirin dış çapına (dış silindirler) veya silindirin orta eksenine (iç silindirler) göreli olarak lazer odak noktasının konumunu denetler. Bu, lazeri silindir yüzeyine ne kadar uzak veya yakın olduğunu belirtebildiğinizden lazer şeritlerinin silindir yüzeyine nasıl düşeceğini denetlemenizi sağlar. Dahili bir özellik için 0 derinliği, lazer sensörünün merkezinin silindir merkez ekseni üzerinde olduğu anlamına gelir. Harici bir özellik için, dış silindir yüzeyi üzerindedir.
Negatif bir derinlik değeri, lazer sensörünün merkezini, silindir yüzeyinden uzağa taşır.
Positif bir derinlik değeri, lazer sensörünün merkezini, silindir yüzeyinden yakına taşır.
Merkez Ofset - Bu değer, milin silindir kısmının merkezini tanımlar.
Arama Uzunluğu - Bu değer, silindir kısmının uzunluğunu tanımlar.
Derinlik, hiçbir çıkıntı kenarı bulunmayan bir düzlem özelliği için varsayılan olarak sıfırdır. Parçanızın çiziminden dolayı özel gereksinimler mevcutsa, bunu yalnızca farklı bir değerle değiştirmelisiniz. Aksi halde, PC-DMIS belirtilen derinlikte başarısız bir şekilde noktaları bulmaya çalışır. Bu, özellik çıkarma modülünden bir özellik hesaplama hatasıyla sonuçlanır.

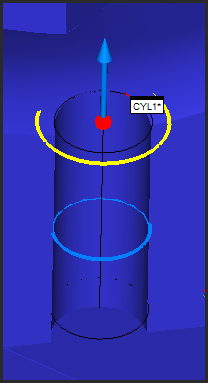

Örnek İç Silindir
Şunu gösteren örnek İç Silindir:
Derinlik (mavi daire)
Uzunluk (alt siyah daire)
Merkez Nokta (sarı daire)

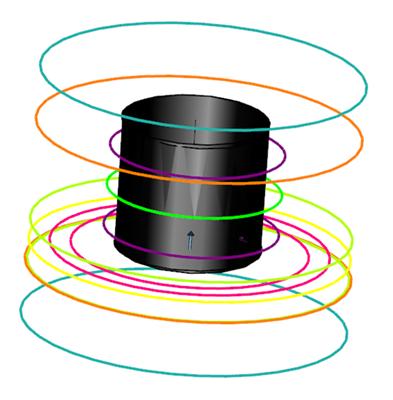

Örnek Dış Silindir
Şunu gösteren örnek Mil Silindiri:
Arama Uzunluğu (mor daireler)
Merkez Ofset (küf yeşili dairesi)
Nokta Segregasyonu (turuncu daireler)
Merkez Nokta (sarı daire)
Kırpma Düzlemi (açık yeşil daireler)
Aşırı Tarama (deniz yeşili daireler)
Halka Şeridi (pembe daireler)
