Hizalama ve Boşluk Grafik Analizi

Hizalama ve Boşluk analizi, bu üç bölgeden oluşur. Bu konunun altındaki şekle bakın:

1. Boşluk bölgesi - Boşluk bölgesinde, analiz edilen noktalar, boşluk noktası üzerinde ortalanan bir kutu içindedir ve Boşluk vektörü boyunca yönlendirilir. Kutunun yüksekliği Boşluk uzunluk değerinin %60'ıdır. Genişlik, Boşluk uzunluk değerinin %130'udur.

2. Ana Hizalama bölgesi - Ana Hizalama bölgesinde noktalar, Ana Kenar Vektörünün karşı yönünde bulunan Ana Taraf noktasından başlayan bir alanda analiz edilir. Boşluk uzunluk değerinin %60'ına tekabül eden bir uzunluğu vardır.

3. Ölçü Hizalama bölgesi - Ölçü Hizalama bölgesinde noktalar, Ana Kenar Vektörünün karşı yönünde bulunan Ana Taraf noktasından başlayan bir alanda analiz edilir. Boşluk uzunluk değerinin %60'ına tekabül eden bir uzunluğu vardır.

Hizalama ve Boşluk analizi, bu ölçülen öğeleri kullanarak gerçekleştirilir.

• Boşluk Noktası ve Vektörü

• Ana Taraf Noktası

• Ana Taraf Yüzeyi ve Kenar Vektörleri

• Ölçü Tarafı Noktası

• Ölçü Tarafı Yüzeyi ve Kenar Vektörleri

PC-DMIS, Hizalama ve Boşluk ölçümlü nokta mesafesini, ölçülen bu dört referans düzleminden hesaplar:

• İlk iki düzlem, ölçülmüş iki Minimum Mesafe Noktası (Boşluk mesafesinin hesaplandığı) ve ölçülen Boşluk Vektöründen tanımlanan Boşluk analizi referans düzlemleridir.

• Üçüncü düzlem, ölçülen Ana Taraf analizi referans düzlemidir. Ölçülen Ana Taraf Noktası ve ölçülen Ana Taraf Yüzey Vektörüne göre tanımlanır.

• Dördüncü düzlem, ölçülen Ölçüm Tarafı analizi referans düzlemidir. Ölçülen Ölçü Tarafı Noktası ve ölçülen Ölçü Tarafı Yüzey Vektörüne göre tanımlanır.

Analiz süresini kısaltmak için PC-DMIS yalnızca kesim düzlemine en yakın noktaları kullanır (0,5 mm'den veya 0,19685 inçten az).

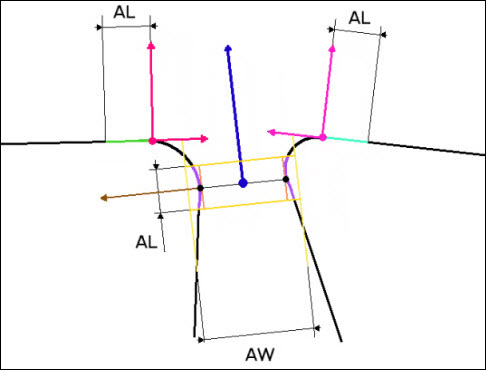

Grafik Analiz Şekli:

Anahtar:

AU - Analiz Uzunluğu. Boşluk uzunluk değerinin %60'ıdır.

AG - Analiz Genişliği. Boşluk uzunluk değerinin %130'udur.

- Minimum Mesafe Noktaları

- Boşluk Vektörü

- Boşluk Noktası ve Görünüm Vektörü

- Ölçü Tarafı Noktası ve Vektörleri

- Ana Taraf Noktası ve Vektörleri

- Ana Taraf Hizalama analizi bölgesi. Referans Düzlemi.

- Ölçü Tarafı Hizalama analizi bölgesi. Referans Düzlemi.

- Boşluk analizi bölgesi

- Boşluk analizi referans düzlemi
