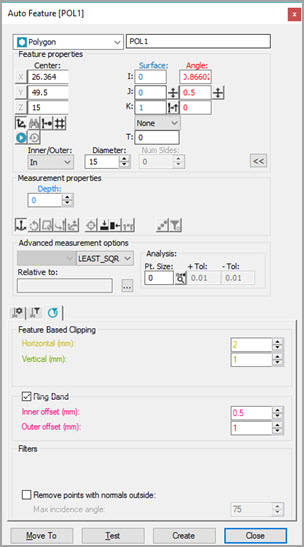

Otomatik Özellik iletişim kutusu - Çokgen
Bu iletişim kutusunu yalnızca bir altıgen özelliği (6 kenarlı bir çokgen) ölçmek için kullanabilirsiniz.
Lazer sensör ile bir altıgen özelliği ölçmek için:
Otomatik Özellikler iletişim kutusuna erişin ve Çokgen'i seçin.
Şunlardan birini yapın:
Çokgene bir konum ve vektör vermek için CAD üzerinde tıklatmalar gerçekleştirin. Sonra, manuel olarak kalan bilgi varsa girin.
Grafik Görüntüleme Penceresi'nin Lazer sekmesini kullanarak makineyi küre konumuna götürün. Konumdan Nokta Oku düğmesini (
) tıklatın. Çap gibi kalan bilgiler varsa bunları gerektiği şekilde el ile girin.
X, Y, Z, I, J, K, Çap ve diğer parametreler için tüm kuramsal bilgileri el ile girin.
Prob Araç Kutusu sekmelerine gerekli bilgileri girin. Bilgi girmek için Lazer Tarama, Lazer Filtreleme ve Lazer Kırpma özellikleri sekmeleri arasında gezinin.
İsterseniz özelliği test etmek için Test düğmesini tıklatın.
UYARI: Bunu yaptığınızda, makine hareket eder. Yaralanmamak için makineden uzak durun. Donanımın zarar görmesini önlemek için makineyi daha düşük bir hızda çalıştırın.
Oluştur'u tıklayın ve daha sonra Kapat'ı tıklayın.
