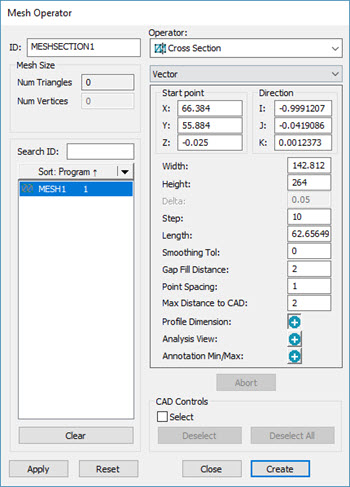

Ağ Operatörü iletişim kutusu - Kesit operatörü
Ağ KESİT ALANI işlemi, Ağ nesnesiyle bir paralel düzlem kümesi arasında tanımlanan kesişim ile belirlenen çoklu çizgilerin bir alt kümesini oluşturur. Yazılım düzlem setini başlangıç noktası, yön vektörü, düzlemler arasındaki adım uzaklığı ve uzunluk ile tanımlar. Yazılım düzlem sayısını Adım mesafesinin Uzunluğa bölümü artı bir olarak belirler.
Ağ KESİTİ operatörünü profil boyutuna göre değerlendirebilirsiniz.
Bir Ağa KESİT işlemini uygulamak için:
Ağ araç çubuğunda (Görünüm | Araç Çubukları | Ağ) Ağ Kesiti Oluştur düğmesini (
) tıklatarak Ağ Operatörü iletişim kutusunu açın. Ekle | Ağ | Operatör menü seçeneğini de tıklatabilirsiniz.
Ağ Operatörü iletişim kutusunda, Operatör listesinden Kesit Alanını seçin.
Ağ araç çubuğundan, kesitleri 2B görünümde görüntülemek için 2B Kesit Slayt Gösterisi düğmesini (
) tıklatın. Ayrıntılar için, "Çapraz Kesit Çoklu Kesitlerini Gösterme ve Gizleme" konusunun "Çapraz Kesit Slayt Gösterisi" bölümüne bakın.
Operatör listesinin altındaki açılır liste şu seçenekleri içerir: Vektör, Eksen, Eğri ve 2 Nokta. Eğri işlevinin nasıl çalıştığı hakkında ayrıntılar için "Bir Eğri Boyunca Kesit Alan Oluşturma" konusuna bakın. 2 Nokta seçeneği hakkında ayrıntılar için "2 Nokta Arasında Çapraz Kesit Oluşturma" konusuna bakın.
Ağ KEİST ALANI Operatörü aşağıdaki seçenekleri kullanır:
Başlangıç noktası: Bu seçenek ağı kesen ilk düzleme ait bir noktanın koordinatlarını belirtir.
Yazılım başlangıç noktasını Grafik Görüntüleme penceresinde mavi bir top olarak görüntüler. Topu bir tutacak olarak kullanarak yeni bir yere sürükleyebilirsiniz. Başlangıç noktasını Grafik Görüntüleme penceresindeki ilk tıklatmanızla tanımlarsınız. Gerçekteki Düzen penceresi komutunda, başlangıç noktası değeri BAŞLANGIÇ NK parametresinde tutulur.
Yön (yalnızca Vektör ve 2 Nokta seçeneği için geçerlidir): Bu değer normal vektörün yönünü gösterir. Yönü, Grafik Görüntüleme penceresinde ikinci tıklatmanızla tanımlarsınız. Gerçekteki Düzenle penceresi komutunda, Yön değeri NORMAL parametresinde tutulur.
Eksen (yalnızca Eksen seçeneği içindir): Bu seçeneği X, Y veya Z ekseni boyunca bir çapraz kesit oluşturmak için kullanın. İstenen ekseni seçin (varsayılan X), Grafik Görüntüleme penceresinde bir başlangıç noktası ayarlayın ve bir bitiş noktası ayarlayın. Kesit düzlemi, parçayı kesit alanının uzunluğu kadar verilen bir adım değerinde keser.
Genişlik: Bu değer, göz önüne alınan bölümün genişliğini gösterir. Değer 0 ise sistem değeri CAD sınır kutusu değeri olarak hesaplar.
Yükseklik: Bu değer, göz önüne alınan bölümün yüksekliğini gösterir. Değer 0 ise sistem değeri CAD sınır kutusu değeri olarak hesaplar.
Delta: Yazılım bu değeri Ağ kesitleri için kullanmaz.
Adım: Bu değer düzlemler arasındaki mesafeyi belirtir. Gerçekteki Düzenle penceresi komutunda, adım değeri INCREMENT parametresinde tutulur.
Adım kutusundaki değer Uzunluk kutusundaki değerden büyükse, başlangıç noktasında sadece bir kesit oluşturulur.
Uzunluk: Bu değer ilk ve son düzlem arasında maksimum mesafeyi belirtir. Yazılım uzunluk değerini iletişim kutusunun Uzunluk parametresinde görüntüler. PC-DMIS bunu Grafik Görüntüleme penceresinde not bir çizgi olarak görüntüler.
Düzleştirme Tol: Çapraz kesitte küçük adımları kaldırmak ve daha düz bir ölçülen çoklu çizgi oluşturmak için Düzleştirme Tol'u kullanabilirsiniz. Bu ayar düzleştirme toleransı değeri içindeki noktaları filtreler ve sonra çoklu çizgiyi Nokta Aralığı değerini kullanan verilere sığdırır. 0 (sıfır) değeri düzleştirmeyi kapatır. Bu varsayılan değerdir.
Nokta Aralığını CrossSectionCopCadCrossSectionStep girişiyle de tanımlayabilirsiniz. Bu giriş hakkında ayrıntılılar için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonunda "CrossSectionCopCadCrossSectionStep" hakkında Ayarlar düzenleyicisi yardımı" konusuna bakın.
Düzleştirme Tol değerini çok küçük ayarlamalısınız, böylece ölçülen kesit gerçek verilerden çok fazla sapmaz. Aşırı durumlar (örneğin, çok büyük bir CAD modeli ve/veya çok düşük bir nokta yoğunluğu) hariç, bu parametreyi bir milimetrenin onda birkaçı (maksimum) ve milimetrenin binde birkaçı (minimum) arasında ayarlamalısınız.
Boşluk Doldurma Mesafesi: Bu değer bir çapraz kesitin sarı ölçülen çoklu çizgileri boyunca maksimum boşluk mesafesini tanımlar. Bu değere eşit veya daha küçük boşluklar ortaya çıkarsa PC-DMIS boşlukları hesaplanan noktalarla doldurur. Bu değeri PC-DMIS Ayarlar Düzenleyicisi'nde de ayarlayabilirsiniz. Ayrıntılı bilgi için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonundaki "CrossSectionMaximumEmptyLength" konusuna bakın.
Nokta Aralığı: Bu girişi yalnızca CrossSectionCopCadCrossSectionDrivenByCad girişi 1 (Doğru) olarak ayarlandığında kullanın. Bu değer, en iyi ara değer olarak eklenmiş Ağ noktasını aramak için CAD çoklu çizgileri boyunca kullanılan adımdır. Daha çok doğruluk için veya CAD modeli çok küçükse bu değeri daha küçük bir değere ayarlayabilirsiniz.
Bu değeri PC-DMIS Ayarlar Düzenleyicisi'nde de ayarlanabilirsiniz. Ayrıntılı bilgi için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonundaki "CrossSectionCopCadCrossSectionStep" konusuna bakın.
CAD'e Maks Mesafe: Değer, nominal CAD modeline göre Ağ verilerinin maksimum mesafesini tanımlar. Varsayılan değer 2 mm'dir. Ağ verisi nesnesi CAD modelinden CAD'den Maks Mesafe değerinden fazla saparsa, yazılım sarı ölçülen kesiti hesaplamayabilir. CAD modeline göre Ağ verisinin büyük sapmalarını hesaplamak için bu değeri ayarlayabilirsiniz.
Profil Boyutu: Her kesit için yeni bir profil boyutu oluşturmak için Ekle düğmesini
tıklatın. Profil Boyutu hakkında ayrıntılı bilgi için, PC-DMIS Çekirdek dokümantasyonunun "Eski Boyutları Kullanma" bölümündeki "Boyut Profili - Çizgi veya Yüzey" konusuna bakın.
Analiz Görünümü: Düzen penceresinde ANALYSISVIEW komutunu oluşturmak için Ekle düğmesini tıklatın. ANALYSISVIEW komutu hakkında ayrıntılı bilgi için, PC-DMIS Çekirdek dokümantasyonunun "Rapor Komutları Ekleme" bölümündeki Analiz Görünümü Oluştur Komutu" konusuna bakın.
Ek Bilgi Min/Maks: Etkin çapraz kesit için ek bilgi etiketleri biçiminde minimum ve maksimum değerleri oluşturmak için Ekle düğmesini tıklatın.
Ölçüm yordamını her yürüttüğünüzde PC-DMIS minimum ve maksimum noktaları hesaplar.
CAD Denetimleri: Grafik Görüntüleme penceresinde CAD yüzeyleri seçmek için Seç onay kutusunu işaretleyin. PC-DMIS, Oluştur'u tıklattığınızda seçili yüzeylerden geçmeyen tüm çapraz kesitleri filtreler.

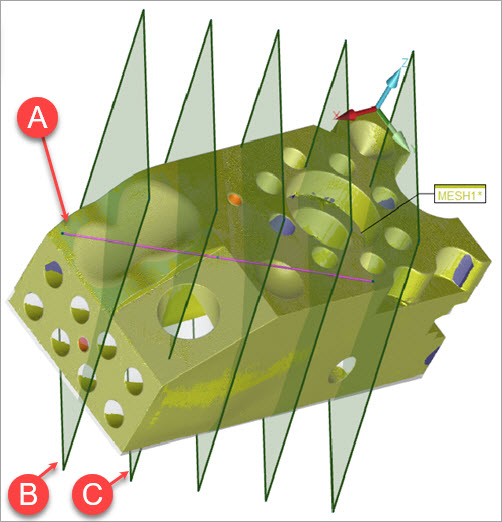

Örneğin, başlangıç ve bitiş noktaları tanımlandıktan sonra A yüzeyini seçtiyseniz, PC-DMIS yalnızca B ve C'de kesitler oluşturur:
Yalnızca (B) ve (C) çapraz kesitlerini sınırlayan seçili yüzey (A) örneği
Seçili yüzeyler Görüntüle düğmesini tıklattığınızda göreceklerinizi etkilemez.
Kesme düzlemleri Grafik Görüntüleme penceresinde görünürken, bunları şu şekilde değiştirmeniz mümkündür:
Kesme düzlemlerinin yüksekliğini ve genişliğini yeniden boyutlandırmak için bir düzlemin kenar tutamacını yeni bir konuma sürükleyin.
Düzlem kümesini eksenleri etrafında döndürmek için bir düzlemin köşe tutamacını yeni bir konuma sürükleyin.
Mor çizginin BAŞLANGIÇ veya BİTİŞ tanımını yeniden tanımlamak için ilk veya son mor uzunluk çizginin mavi nokta tutamacını yeni bir konuma sürükleyin. Yön değişirken, iletişim kutusundaki değerler ve Grafik Görüntüleme penceresindeki düzlem sayısı güncellenir. Eksen modunda, düzlemlerin yönü değişmez.
Düzlem setini taşımak için mor uzunluk çizgisinin orta mavi tutacağını sürükleyin.
Bir Kesit oluşturulduğunda veya düzenlendiğinde, kesme düzlemleri yukarıda gösterildiği gibi saydam bir görünümde görünür.
Şunu yapmak için Oluştur'u tıklatın:
Her düzlem için Düzen penceresine bir MESH/OPER,CROSS SECTION komutu ekleyin.
Örnek:
MESHSECTION3=MESH/OPER,Cross Section,TOLERANCE=0.05,WIDTH=117.715,HEIGHT=227.086,
START PT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,SIZE=76
REF,MESH1,,
Siyah çoklu çizgiler nominal CAD'i temsil eder, sarı çoklu çizgiler ölçülen çoklu çizgisini temsil eder.
Aşağıda gösterilen şekilde Grafik Görüntüleme penceresi içine her düzlem için bir etiket ekleyin:
Beş düzlemi gösteren bitmiş kesit alanları
Değerleri Yazarak Çapraz Kesit Tanımlama
Bu değerlerin herhangi birini girmek için Ağ Operatörü iletişim kutusunu kullanın:
BAŞLANGIÇ NK: Bu değer Başlangıç Noktası X, Y ve Z kutularını kullanarak kesitin başlangıç noktasını belirtir.
NORMAL: Bu değer Yön I, J ve K kutularını kullanarak kesitin vektörünü belirtir.
GENİŞLİK: Bu, Genişlik kutusunda çapraz kesitin genişlik özelliği değerini belirtir.
YÜKSEKLİK: Bu, Yükseklik kutusunda çapraz kesitin yükseklik özelliği değerini belirtir.
TOLERANS: PC-DMIS'in bir noktayı Delta kutusundaki kesitin bir parçası olarak kabul etmesi için PC-DMIS'in noktanın düzlemden maksimum ne kadar mesafede olması gerektiğini belirlemek için kullandığı değeri belirtir.
ARTIŞ: Bu, Adım kutusunda kesme düzlemleri arasındaki değeri belirtir.
UZUNLUK: Bu, Uzunluk kutusunda ilk ve son kesme düzlemleri arasındaki değeri belirtir.
DÜZLEŞTİRME TOLERANSI: Bu, Düzleştirme Tol kutusunda oluşturulan çapraz kesitle ilişkili noktaları ince ayarlamak için tolerans değerini belirtir.
Grafik Görüntüleme Penceresini kullanarak Çapraz Kesit Tanımlama
Bazı çapraz kesit parametrelerini tanımlamak için, Başlangıç Noktasını seçmek için Grafik Görüntüleme penceresinde CAD modelini tıklatın. Pembe bir çizgi belirir. Yön vektörünü ve Uzunluğu belirlemek için CAD modelinde ikinci bir noktayı tıklatın.
Grafik Görüntüleme Penceresinden bir Profil Boyutu Oluşturma.
Bir kesit etiketini çift tıklattığınızda, PC-DMIS seçilen kesiti değerlendiren yeni bir profil boyutu oluşturur.
Ağ Kesitlerini IGES Biçiminde Verme
Ağ kesitlerini oluşturduktan sonra, Ağ Operatörü iletişim kutusundan bunları IGES biçiminde verebilirsiniz.
Ağ Verme operatörü hakkında ayrıntılı bilgi için, bu dokümantasyondaki "Ağ VERME Operatörü" konusuna bakın.
Daha fazla bilgi için:
Bir Eğri Boyunca Bir Kesit Alan Oluşturma
2 Nokta Arasında Çapraz Kesit Oluşturma
