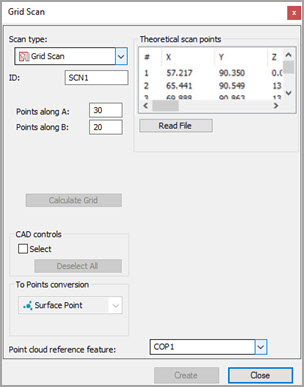

Kılavuz Tarama iletişim kutusu
Izgara Tarama yöntemi görünebilir bir dikdörtgen içinde noktaların bir ızgarasını oluşturur ve sonra bu noktaları seçili yüzeylerin üzerine yansıtır. Dikdörtgen ve noktalar kılavuzu CAD sekmesinde CAD modelinin yönelimine bağlıdır.
Sınırların içine kaç vuruşun yerleştirileceğini ve seçili yüzey veya yüzeylerin üzerine düşürüleceğini tanımlamak için A boyunca Vuruşlar ve B boyunca Vuruşlar kutularını kullanın

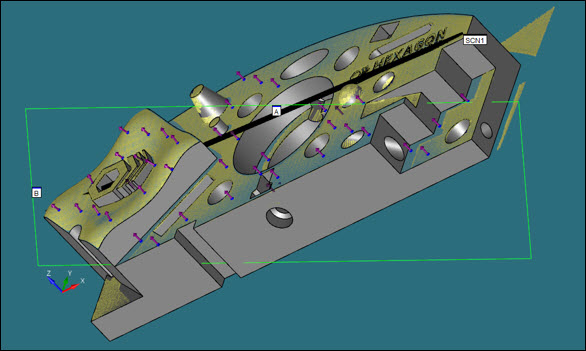

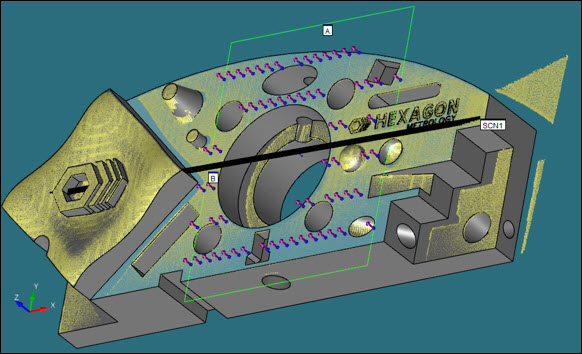

Bir COP'den çıkarılan Izgara Yüzey Noktalarını gösteren aşağıdaki şekli ele alın:
Izgara Taraması Oluşturma
Lazer probunun etkin olduğundan emin olun.
CAD modelinizi Sabit moduna alın.
PC-DMIS'i DCC moduna geçirin.
Ekle | Tara | Izgara menüsü öğesini seçin. Tarama iletişim kutusu, Tarama türü listesinde Kılavuz Tarama önceden seçilmiş olarak açılır.
Kılavuz için özel bir ad kullanmak istiyorsanız, Kimlik kutusuna kılavuz adını yazın.
A boyunca Vuruşlar ve B boyunca Vuruşlar kutularında, A ve B yönlerinde kaç vuruşun yerleştirileceğini ve seçili yüzey veya yüzeyler üzerine düşürüleceğini belirtin.
Taramanıza dahil etmek istediğiniz yüzey veya yüzeyler üzerindeki ekranda bir dikdörtgeni tıklayıp sürükleyin. Bu dikdörtgen kılavuz sınırını tanımlar. Sınır, CAD yüzeyine veya yüzeylerine yansıtılır. Dikdörtgeni çizdiğinizde PC-DMIS, seçtiğiniz herhangi bir yüzeyde CAD modeli üzerine noktaları çizer.
Bazı yüzeylerin seçimlerini kaldırmak istiyorsanız Seç onay kutusunu işaretleyin. PC-DMIS seçili yüzeyleri vurgular ve noktaları yalnızca o yüzeyin üzerine çizer. Dikdörtgenin sınırlarına dahil edilmiş olsa bile seçili olmayan yüzeyler üzerine nokta çizmez.
Yanlışlıkla bir yüzey seçerseniz, Ctrl'ye basın ve seçimini kaldırmak için bu yüzeyi ikinci kez tıklatın. Vurgulanan tüm yüzeylerin seçimini bir kerede kaldırmak için Tümünün Seçimini Kaldır düğmesini tıklatın.
Kılavuz noktalarını yeniden istediğiniz zaman hesaplamak için (yani, seçili yüzeylere farklı A ve B değerlerini uygulamak için) Kılavuz Hesapla düğmesini tıklatın.
Nokta bulutu referans özelliği kutusunda, yüzey verisini çıkaracağınız COP nesnesinin kimliğini yazın.
Vuruş Türü listesinde, Yüzey Noktası kullanılabilir tek seçenektir. Bunun nedeni, iletişim kutusunun kapsamının kılavuz verilerini Yüzey Noktası lazer komutlarına dönüştürmek olmasıdır. Oluştur düğmesini tıklattığınızda PC-DMIS bu komutları Düzen penceresine ekler.
Oluştur düğmesini tıklatın. PC-DMIS, daraltılmış Grup komutunda Yüzey Noktası lazer komutlarını Düzen penceresine ekler.
