Genişlik Bu kutu içindeki değer, düzlemin ölçüm alanının genişliğini belirler.
Uzunluk: Bu kutu içindeki değer, düzlemin ölçüm alanının uzunluğunu belirler.
Ekran: Bu liste, Grafik Görüntüleme penceresi içindeki düzlemin nasıl sunulacağını seçmenizi sağlar. HİÇBİRİ, ÜÇGEN veya ANAHAT öğesini seçebilirsiniz.
HİÇBİRİ'ni seçerseniz düzlem görüntülenmez.
Eğer ÜÇGEN'i seçerseniz, PC-DMIS, düzlemin merkezinde üçgen simgesi ile düzlemi görüntüler.
ANAHAT'ı seçerseniz PC-DMIS, düzlemin kenarlarının anahatlarını görüntüler.

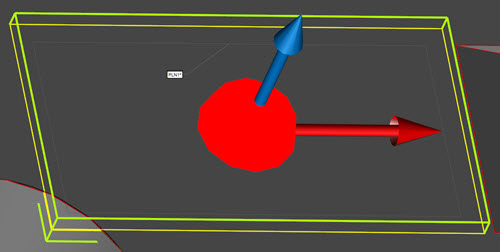

Şunlarla Grafik Görüntüleme penceresinde örnek düzlem:
Ana hat görüntüsü (Gri noktalı çizgi)
Aşırı tarama görünümü (Sarı dikdörtgen)
Dikey Kırpma (Yeşil dikdörtgen kutu)
