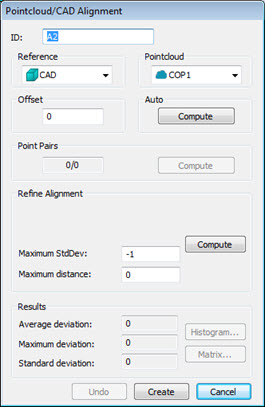

Nokta bulutunun/CAD Hizalama iletişim kutusunun varsayılan görünümü
Nokta bulutu/CAD Hizalama iletişim kutusu, şu seçenekleri içerir:
Kimlik - Bu kutu, hizalama için tanımlama etiketini görüntüler.
Referans - Hizalamak için genellikle CAD'in kendisinden veya tanımlanmış bir COP'den referans noktasını seçmek için bu listeyi kullanın.
Nokta Bulutu - Bu liste, hizalamada kullanılacak noktalar bulutunu seçmenizi sağlar.
Ofset - Bu kutu, bir yüzey CAD modeli için ofset değerini tanımlar ve genellikle sac parçaları ile kullanılır. Bir ofset değeri uygulamak, esas olarak yüzey CAD modeline bir kalınlık verir. Bu, nokta bulutu verilerini yüzey CAD modelinde temsil edilmeyen farklı bir yüze hizalamanıza olanak tanır. Örneğin, parçanın üst kısmı için bir yüzey CAD modeliniz varsa ancak ilgili biralt yüzeye hizalama yapmak istiyorsanız, taranan verileri alt tarafa hizalamak için parçanın kalınlığının ofset değerini uygulayabilirsiniz.
Yüzey normal vektörüyle aynı yönde bir kalınlık uygulamak için pozitif bir değer kullanın.
Yüzey normalinin karşısına bir kalınlık uygulamak için negatif bir değer kullanın.
Bu seçenek CAD hizalamalarına nokta bulutu için kullanılabilir. Nokta bulutundan CAD'e hizalamalar hakkında ayrıntılar için, bkz. "Bir Nokta Bulutundan CAD'e Hizalama Oluşturma".
Otomatik - Bu alan Hesapla düğmesiyle CAD'i nokta bulutuyla otomatik hizalamanızı sağlar. Bu seçenek CAD hizalamalarına Nokta Bulutu için kullanılabilir.
Nokta Çiftleri - Bu alan, nokta bulutundan seçili noktalara tekabül eden CAD'den seçini noktalar temelinde yaklaşık bir hizalama oluşturmanızı sağlar. Gerekli çiftlerin seçilmesinden sonra, yaklaşık hizalamayı gerçekleştirmek için Hesapla düğmesini kullanabilirsiniz.
İnce Hizalama - Daha ince bir hizalamaya olanak sağlar. Nokts Bulutundan Nokta Bulutuna hizalamalar için sadece Maksimum Mesafe seçeneği mevcut.
Yapılmakta olan hizalamaya bağlı olarak, iletişim kutusunun Hizalamayı Düzenle alanı şu öğeleri içerebilir:
İlk iki seçenek (Toplam nokta ve Maksimum yinelemeler) yalnızca PC-DMIS, hizalama hesaplamaları için Yeniden Biçim Verici SDK'yı kullanmak için AYARLANMADIYSA kullanılabilir. SDK'yı hizalama hesaplamaları için kullanma hakkında ayrıntılar için, PC-DMIS Ayarlar Düzenleyicisi dokümantasyonundaki "UseSDKForCopCadAlignments" konusuna bakın.
Toplam noktalar - Bu kutu, hizalamayı daha hassas yapmak için kullanılan rastgele örneklenmiş noktaların sayısını tanımlar. Bu sayı, en azından 3 olmalıdır. İyi bir sayı ise 200 nokta civarında olandır.
Maksimum yinelemeler - Bu kutu, hizalamayı inceltmek için sürecin yaptığı yineleme sayısını tanımlar.
Hesapla - Bu düğme, inceltilmiş hizalama sürecini başlatır. Durum çubuğu üzerindeki ilerleme çubuğu, süreç hizalama yinelemeleri ile ilerledikçe bu ilerlemeyi gösterir.
Maksimum StndSapma - Bu kutu, PC-DMIS'in bir otomatik hizalamanın yürütülmesi sırasında kullandığı maksimum standart sapmayı tanımlar. PC-DMIS, komut yürütme sırasında girilen değeri aşarsa CAD/Nokta Bulutu'nda yazılım nokta çiftlerini seçmenizi ister. -1 değeri, Maksimum StndSapma işlevselliğini devre dışı bırakır.
Maksimum Mesafe - Bu kutu, geçerli COP noktaları için PC-DMIS'nin CAD'den baktığı maksimum mesafeyi tanımlar. Bir değer girmezseniz, PC-DMIS varsayılan 0 (sıfır) değerini kullanır ve maksimum mesafe CAD sınırlama kutusunun mesafesinin yarısı olur.
Sonuçlar - Bu alan aşağıdaki öğeleri içerir:
CAD modeli ile ilişkili olarak nokta bulutunun Ortalama Sapma, Maksimum Sapma ve Standart Sapmaları gösteren bilgi kutuları.
Histogram - Bu düğme, nokta bulutundan rastgele nokta örneği alır, onları CAD'e yansıtır, daha sonra bu örnek için sapmaları Nokta Bulutu Hizalama Histogramı iletişim kutusu içinde gösterir.

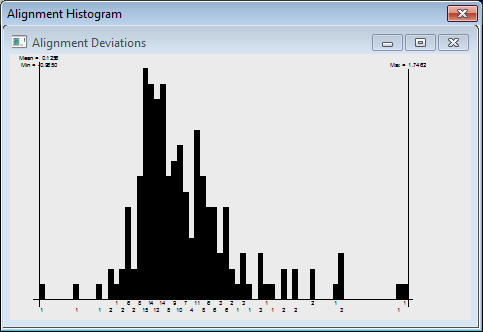

Örnek nokta bulutu Hizalama Histogramı iletişim kutusu
Matris - Bu düğme nokta bulutu hizalaması için Nokta bulutu Hizalama Matrisleri iletişim kutusunu görüntüler. Hizalama, ofset ve döndürme matrisinin sayısal değerlerini gösterir.
Hizalama için Nokta Bulutu Hizalama Matrisleri iletişim kutusu
