Nokta Bulutu Nokta Bilgisi iletişim kutusuyla, noktaya özgü bilgileri görüntüleyebilirsiniz.
Bu iletişim kutusuna erişmek için:
Seçmek için Düzen penceresinde COP komutunu tıklatın ve sonra F9 tuşuna basın. COP komutu için Nokta Bulutu iletişim kutusu açılır.
Grafik Görüntüleme penceresinde nokta bulutunda (COP) bir noktayı tıklatın. Bu, Nokta Bulutu Nokta Bilgisi iletişim kutusunu açar.

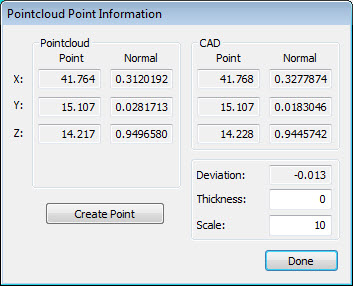

Nokta Bulutu Nokta Bilgisi iletişim kutusu
Bu iletişim kutusundan, Nokta Bulutu noktası için XYZ ve Normal nokta vektörü değerlerini ve seçili nokta için Kimliği görüntüleyebilirsiniz. Ayrıca ilgili CAD'in XYZ ve Normal vektör değerlerini de gösterir.
Sapma - Bu kutu, nokta bulutu noktasından ilgili CAD noktasına mesafeyi görüntüler.
Kalınlık - Yazılım bu değeri, bir Nokta Bulutu noktasını tıklattığınızda hesapladığı CAD değerinden sapmaya ekler. Bu değer yararlıdır; örneğin, bir CAD yüzeyi modeline sahipseniz ve bir malzeme kalınlığı eklemek isterseniz yararlıdır.
Ölçek - Bu değer sapma okunun Grafik Görüntüleme penceresinde kullandığı ölçeği belirler. Örneğin, 10 ölçeği, sapmanın on katı uzunlukta olan bir oku görüntüler.
Sapma oku, Grafik Görüntüleme penceresinden bir nokta seçtiğinizde görünür. Ok, CAD'den nokta sapması yönünü belirtir.
Nokta sapması oku
Nokta Oluştur düğmesi - Bu düğme, seçilen nokta için bir Oluşturulmuş Çıkarılmış Yüzey Noktası oluşturur. Yazılım, Oluşturulmuş Çıkarılmış Yüzey Noktasını aşağıdaki kuralla adlandırır ve sonra noktayı ölçüm yordamına ekler (örneğin, CONSTR/POINT,EXTRACTED_SURFACE_POINT).
Nokta bulutundan oluşturulan nokta
Oto Özellikler için Nokta Verilerini Kullanma
Otomatik Özellik iletişim kutusu açıkken, verilen Otomatik özellik için giriş verileri sağlamak için nokta bulutundan istenen noktaları tıklatabilirsiniz. Daha fazla bilgi için bkz. "Oto Özellik Çıkarma".
