Noktalara dönüştürme alanı
Tarama iletişim kutusundaki Noktalara dönüştürme alanı lazer Nokta komutları oluşturmanızı sağlar. Komutlar taramayı oluşturan noktalardan başlar.
Vuruş Türü Listesi
Varsayılan ayar Nokta Yok'tur.
Bir Çevre taraması için listeden Yüzey Noktası veya Kenar Noktası öğesini seçebilirsiniz. Diğer tüm tarama türleri için yalnızca Yüzey Noktasını seçebilirsiniz.
Noktalar daraltılmış GROUP komutunda toplanır. Komutun adı ilgili taramanın adını, onunla ilişkilendirilmiş nokta bulutunu ve başında "Kenar" yazan nokta kimliğini (Kenar Noktasını seçtiyseniz) içerir.
Yüzey Noktası Grubu Komut Modu Metni
Aşağıda Yüzey Noktalarını toplayan daraltılmış GROUP komutu örneği bulunmaktadır:
COP = COP/DATA,TOTAL SIZE=468492,REDUCED SIZE=468492, FINDNOMS=NO,REF,SCN1,,SCN1 = FEAT/SCAN,PERIMETER,NUMBER OF HITS=4, SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP MEAS/SCAN BASICSCAN/PERIMETER,NUMBER OF HITS=4, SHOW HITS=NO,SHOWALLPARAMS=NO ENDSCAN ENDMEAS/SCN1_COP_PNT_GRP1=GROUP/SHOWALLPARAMS=NO EXECUTION CONTROL=AS MARKED ENDGROUP/ID=SCN1_GRP1
Aşağıda Kenar Noktalarını toplayan GROUP komutu örneği bulunmaktadır:
SCN2 =FEAT/SCAN,PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP MEAS/SCAN BASICSCAN/PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO ENDSCAN ENDMEAS/SCN2_COP_EDGEPNT_GRP2=GROUP/SHOWALLPARAMS=YES EXECUTION CONTROL=AS MARKEDPNT5 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<133.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<133.992,0,0>,<0,-1,0>,<0,0,1> TARG/<133.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10PNT6 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<138.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<138.992,0,0>,<0,-1,0>,<0,0,1> TARG/<138.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10PNT7 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<143.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<143.992,0,0>,<0,-1,0>,<0,0,1> TARG/<143.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10 ENDGROUP/ID=SCN2_COP_EDGEPNT_GRP2
Yüzey Noktaları ve Kenar Noktaları taramada belirttiğiniz COP'den çıkarılır.

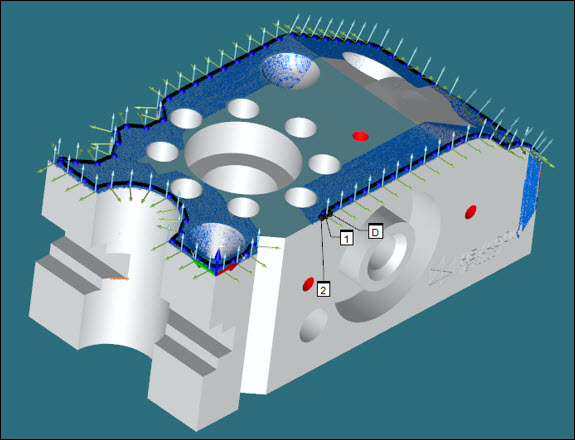

Bir Çevre taraması için Tarama iletişim kutusu kullanılarak bir COP'den çıkarılmış Yüzey Noktaları ve Kenar Noktaları'nı gösteren aşağıdaki şekilleri ele alın:
Sadece noktalar oluştur
Yalnızca noktaları oluştur onay kutusunu seçerseniz, PC-DMIS tarama komutunu oluşturmaz. Bu durumda, GROUP komutu taramanın adını içermez.
Her iki komutu da oluşturduysanız Düzen penceresinde SCAN komutu GROUP komutundan önce gelir.
