PC-DMIS, Grafik Görüntüleme penceresinde oluşturduğunuz veya düzenlediğiniz özelliklerin üstünde veya çevresinde çizilen grafik düzen sağlar. Bu renkli düzenler, Prob Araç Kutusu'nda ve Otomatik Özellik iletişim kutusunda renkli parametreleri veya ayarları eşlemek için görsel bir perspektif verir.
Prob Araç Kutusu'nun (Görünüm | Diğer Pencereler | Prob Araç Kutusu) Lazer Tarama Özellikleri sekmesinden Görselleştirme Araçlarını AÇ/KAPAT simgesiyle, bu görselleştirme düzenlerini açabilir veya kapatabilirsiniz.
Görselleştirme Araçları AÇIK/KAPALI simgesi
Bazı örnekler aşağıdadır. Bu örnekler tüm olası grafik kaplamalarını kapsar.
Renkli Düzenlerin Açıklaması
Sarı Çizgi veya Daire - Fazla Tarama bölgesi.
Mavi Çizgi veya Daire - Özelliğin Derinlik değeri.
Kırmızı Çizgi - Özelliğin Girinti değeri.
Mor Daire - Özelliğin Boşluklandırma değeri.
Pembe Daireler ve Pembe Dikdörtgenler - Özelliğin Halka Şeridi değeri.
Koniler ve Silindirlerin Düzenleri
DCC Silindirleri ve Konileri, açık deniz yeşili renkte sınırlarını gösterir (başlangıç ve bitiş noktaları artı Aşırı Tarama değeri). DCC konisi örneği görüntüsü için aşağıya bakın.
Taşınabilir Silindirler ve Koniler (veya yalnızca Özellik Çıkarma özellikleri) küf yeşili renginde sınırlarını gösterir (başlangıç ve bitiş noktaları eksi Dikey Kırpma değeri). Portable silindir örneği görüntüsü için aşağıya bakın.
Belirli parametreler veya özellikler hakkında bilgi için, PC-DMIS Laser dokümantasyonunun "Lazer Sensörü ile Otomatik Özellikler Oluşturma" bölümündeki ilgili konulara bakın.
Düzenlerle birlikte Bazı Örnek Özellikler

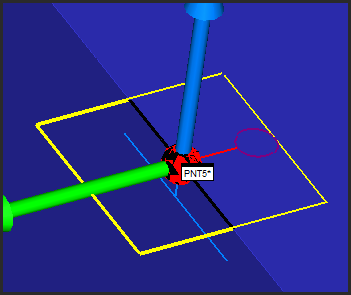

Örnek Kenar Nokta Otomatik özelliği
Örnek Daire Otomatik özelliği

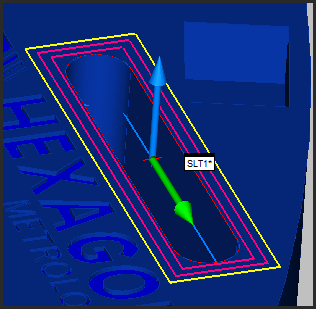

Örnek Yuva Otomatik özelliği
Örnek DCC Koni Otomatik özelliği
Örnek Taşınabilir Silindir Otomatik özelliği
